8.8. Снятие и установка РКПП

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

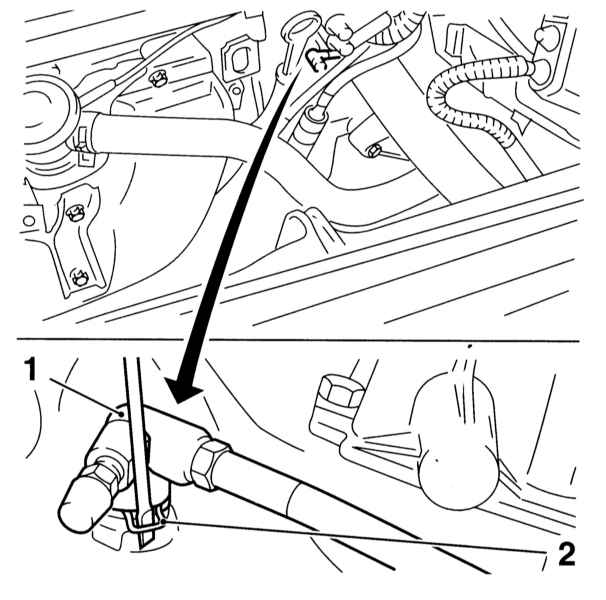

Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, при соответствующей комплектации снимите защиту картера. Снимите впускные воздуховоды и корпус воздухоочистителя (см. Главу Системы питания и выпуска). Слейте трансмиссионное масло (см. Главу Текущее обслуживание). Снимите аккумуляторную батарею с установочным поддоном (см. Главу Электрооборудование двигателя). Отсоедините электропроводку от датчика-выключателя огней заднего хода (см. Проверка исправности функционирования, снятие и установка датчика-выключателя огней заднего хода) и высвободите ее из промежуточных фиксаторов на картере РКПП. С целью минимизации потерь гидравлической жидкости сцепления, пережмите струбциной подведенный к РКПП гибкий. Снимите стопорное кольцо штуцерного соединения сверху на куполе сцепления и отсоедините шланг. Аккуратно сжав замок, посадите стопорное кольцо на свое место в разъеме. Уплотнительное кольцо подлежит замене в обязательном порядке. Сразу же закупорьте открытые концы трубки и шланга с целью минимизации гидравлической жидкости и во избежание попадания в систему грязи. Не выжимайте педаль сцепления при отсоединенном шланге! Снимите приемную трубу, каталитический преобразователь и среднюю секцию системы выпуска отработавших газов (см. Главу Системы питания и выпуска). На моделях, оборудованных РКПП F13, F17 и F18, отсоедините узел тяг переключения от верхней части картера трансмиссии (см. Снятие и установка механизма переключения передач). На моделях с коробками F23, отсоедините наконечники тросов от узла тяг сверху на картере, выверните крепежный болт и отведите в сторону опорный кронштейн тросов. Снимите приводные валы (см. Главу Сцепление и приводные валы). Вывесьте силовой агрегат на уложенной в желоба брызговиков штанге и снимите передний подрамник (см. Главу Подвеска и рулевое управление). Подоприте трансмиссию тележечным домкратом, - с целью распределения нагрузки проложите между головкой домкрата и картером РКПП деревянный брусок. Выверните крепежные болты и отделите кронштейн передней опоры подвески силового агрегата от купола сцепления. Выверните шесть крепежных болтов и снимите кронштейн левой опоры с картера РКПП и снимите кронштейн. Постепенно отпуская таль, опустите заднюю часть трансмиссии приблизительно на 5 см, - проследите, чтобы не оказались пережатыми проложенные снизу коммуникационные линии (шланги и электропроводка). На моделях со штампованным стальным поддоном картера двигателя выверните крышку сцепления и снимите ее с основания картера. Выверните верхние и нижние болты крепления трансмиссии к двигателю, - постарайтесь запомнить расположение болтов и фиксируемых ими опорных кронштейнов. Еще раз удостоверьтесь, что все коммуникационные линии отсоединены и ничто не мешает снятию коробки. Сдвинув домкрат с закрепленной на нем трансмиссией, отделите купол сцепления от блока двигателя, - проследите, чтобы купол полностью снялся с направляющих втулок, если втулки посажены свободно, извлеките их и уберите в надежное место.

Установка

Установка производится в обратном порядке. Обратите внимание на следующие моменты.
