7.3.3. Снятие, проверка и установка свечей накаливания
|
Если зажигание только
что было включено, или двигатель только что работал, свеча может оставаться
еще очень горячей!
|
Снятие
Двигатели 1.7 л SOHC
|
|
- Отсоедините отрицательный провод от батареи.
|

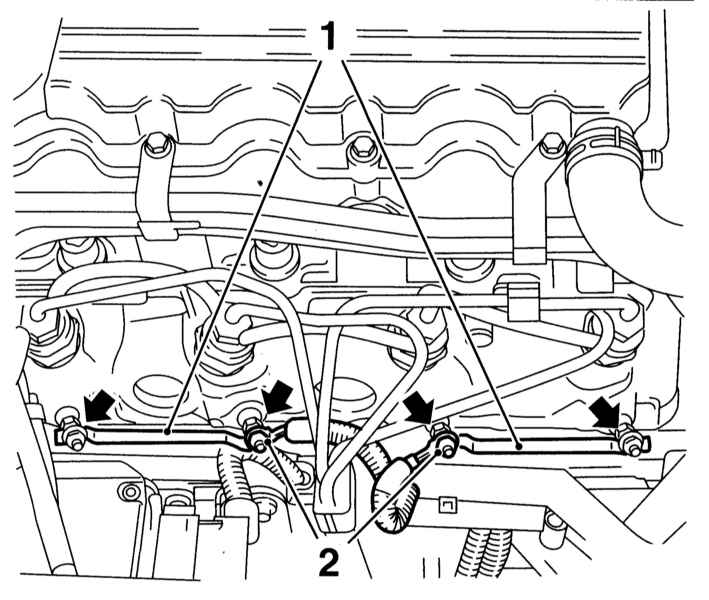

- Ослабьте гайки крепления электропроводки свечей 2-го и 3-го
цилиндров (1) и контактные шины свечей 1-го и 4-го цилиндров (1).
Снимите шину со свечей.
|
|
- Выверните свечи и снимите их с головки цилиндров.
|
|
Двигатели 1.7 л DOHC
|
|
- Снимите воздухоочиститель и ECM двигателя с опорным кронштейном
(см. Главу
Системы питания и выпуска).
- Отсоедините от свечей электропроводку, - большим и указательным
пальцем сожмите стопорные язычки и снимите наконечник с хвостовика
свечи.
|
- Выверните свечи и снимите их с двигателя.
|
|
|
Двигатели 2.0 л
|
|
- Отсоедините отрицательный провод от батареи. На
двигателях
с высоконапорным турбонаддувом (Y20DTH)
отпустите крепления
и снимите трубку наддува с турбокомпрессора над выпускным коллектором.
|

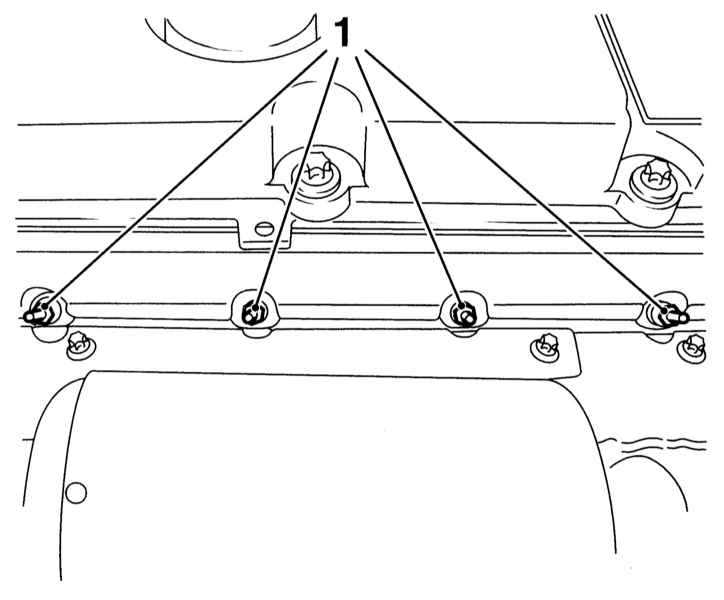

- На
моделях ранних лет выпуска
отдайте крепежные
гайки (1), снимите шайбы, отсоедините электропроводку и снимите
контактную шину питания свечей накаливания. На моделях последних
лет выпуска просто отсоедините от свечей электропроводку.
|
|
- Выверните свечи и снимите их с двигателя.
|
|
Проверка
|
|
- Проверьте свечи на наличие механических повреждений. Прогары
или эрозия наконечников могут являться следствием нарушения исправности
функционирования распылителей форсунок. Проверьте состояние форсунок,
замените дефектные компоненты.
|

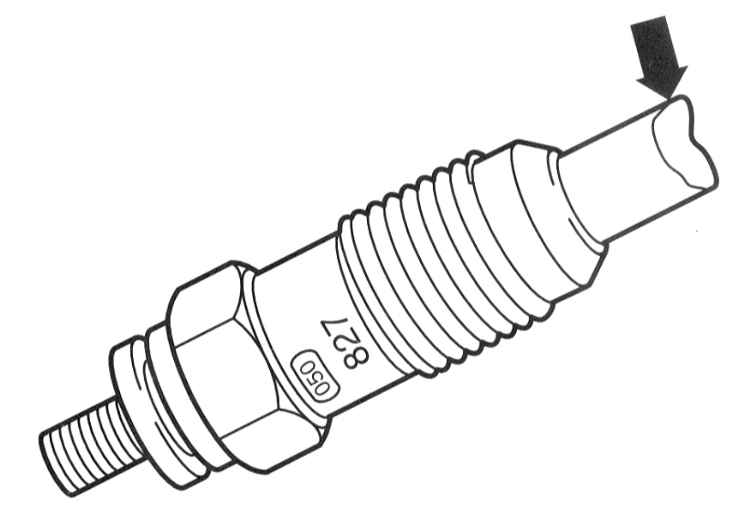

- Удостоверьтесь в отсутствии прогорания наконечников свечей ,
- в случае необходимости произведите замену. Если внешне свечи

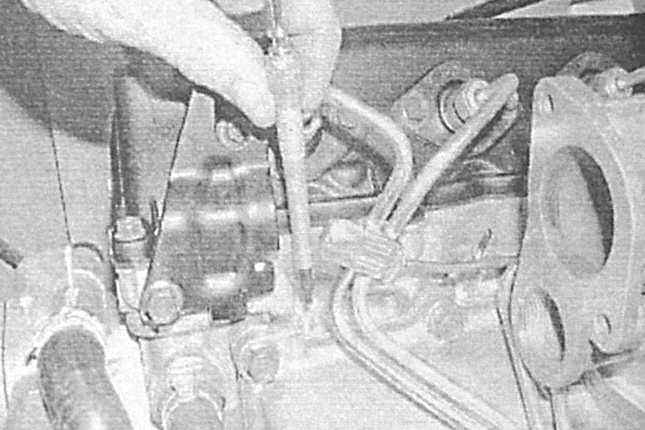

выглядят исправными, проверьте их с помощью омметра (см.
Снятие
и установка датчика аварийного давления масла).
|
|
- Проверка работоспособности свечи накаливания может быть проверена
путем подачи на нее напряжения 12 В, - исправная свеча должна
своевременно раскаляться (будьте осторожны, не обожгитесь):
- Источник питания должен быть оборудован плавким предохранителем
для защиты от короткого замыкания.
- Зажмите свечу в тиски с мягкими губками, - не забывайте,
что ее рабочий элемент раскаляется докрасна.
- После проверки дайте свече остыть в течение нескольких минут,
чтобы не обжечься.
|
|
Рабочий элемент исправной свечи должен раскалиться докрасна не позднее, чем
через 5 секунд. Если для разогрева свечи требуется заметно больше времени, или
наконечник раскаляется лишь в средней части, свечу необходимо заменить.
Установка
Двигатели 1.7 л SOHC
|
|
- Аккуратно вверните свечи и затяните их с требуемым усилием,
- помните, что затягивание свечей с чрезмерным усилием может привести
к повреждению резьбы.
- Наденьте шину питания на центральные выводы свечей и надежно
затяните гайки на свечах 1-го и 2-го цилиндров.
- Подсоедините электропроводку к свечам 2-го и 3-го цилиндров,
затяните крепежные гайки.
- Подсоедините отрицательный провод к батарее.
|
|
Двигатели 1.7 л DOHC
|
|
- Аккуратно вверните свечи и затяните их с требуемым усилием,
- помните, что затягивание свечей с чрезмерным усилием может привести
к повреждению резьбы.
- Подсоедините к свечам электропроводку подачи питания.
- Установите ECM, с опорным кронштейном и воздухоочиститель (см.
Главу
Системы питания и выпуска).
|
|
Двигатели 2.0 л
|
|
- Аккуратно вверните свечи и затяните их с требуемым усилием,
- помните, что затягивание свечей с чрезмерным усилием может привести
к повреждению резьбы.
- На моделях ранних лет выпуска наденьте шину питания на выводы
свечей, присоедините электропроводку, установите шайбы, затем
наверните и надежно затяните крепежные гайки. На моделях последних
лет выпуска просто подсоедините к свечам электропроводку.
- Если снимали, установите металлическую трубку турбокомпрессора,
затем подсоедините отрицательный провод к батарее и проверьте
исправность функционирования свечей накаливания.
|
|
|
