5.3.4. Снятие и установка радиатора системы охлаждения
|
Не приступайте к выполнению
процедур до полного остывания двигателя. См. также предупреждения в начале
раздела
Антифриз - общие сведения.
|
Снятие
Бензиновые модели
|
|
- На моделях без кондиционера воздуха отсоедините отрицательный
провод от батареи (см. Главу
Электрооборудование
двигателя).
- На
моделях, оборудованных системой кондиционирования,
снимите батарею с опорным кронштейном (см. Главу
Электрооборудование
двигателя). Также снимите сборку воздухоочистителя с воздуховодами.
|
- На
оборудованных К/В моделях Zafira
выверните
крепежные болты, снимите крышку панели передка.
|
|

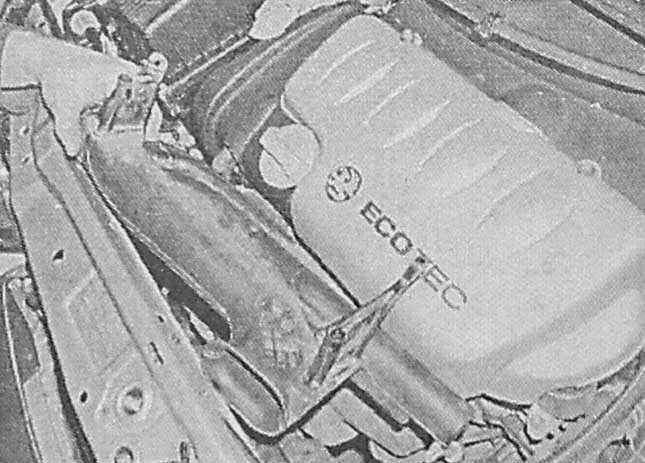

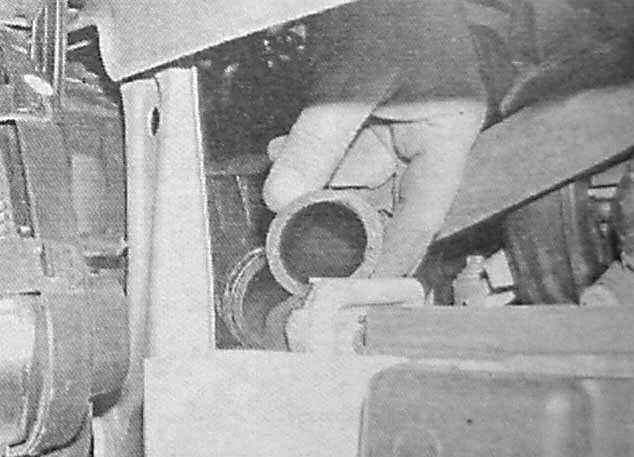

- Отделите впускной резонатор от крышки и от рукава впускного
воздуховода.
|
|
- Взведите стояночный тормоз. Поддомкратьте автомобиль и установите
его на подпорки. При соответствующей комплектации снимите защиту
картера.
- Опорожните систему охлаждения (см. Главу
Текущее
обслуживание).
- Снимите вентилятор в сборе (см.
Проверка
исправности функционирования, снятие и установка вентилятора системы
охлаждения).
|
- Ослабьте крепежный хомут и отсоедините подведенный к радиатору
справа верхний шланг.
|
|
- Отсоедините нижний шланг (подведен к радиатору слева).
|
- Также отсоедините шланг расширительного бачка с левой стороны
радиатора.
|
|
- На
моделях с АТ
выверните крепежные болты и
отсоедините от левого резервуара радиатора шланги охлаждения ATF.
Снимите медные уплотнительные шайбы, - приготовьтесь к сбору проливаемой
жидкости (установите под патрубки подходящие сливные емкости).
Постарайтесь запомнить порядок подсоединения всех шлангов.
- Снимите передний бампер (см. Главу
Кузов).

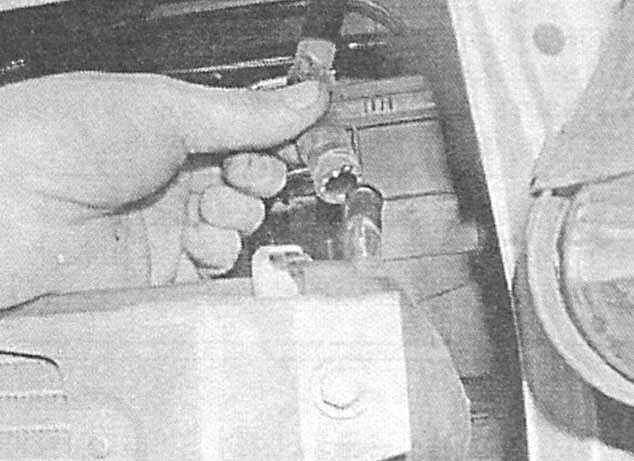

- С целью фиксации радиатора во время снятия кронштейнов нижних
опор, действуя из двигательного отсека, проденьте два сварочных
электрода или две отвертки в боковые крепления радиатора.

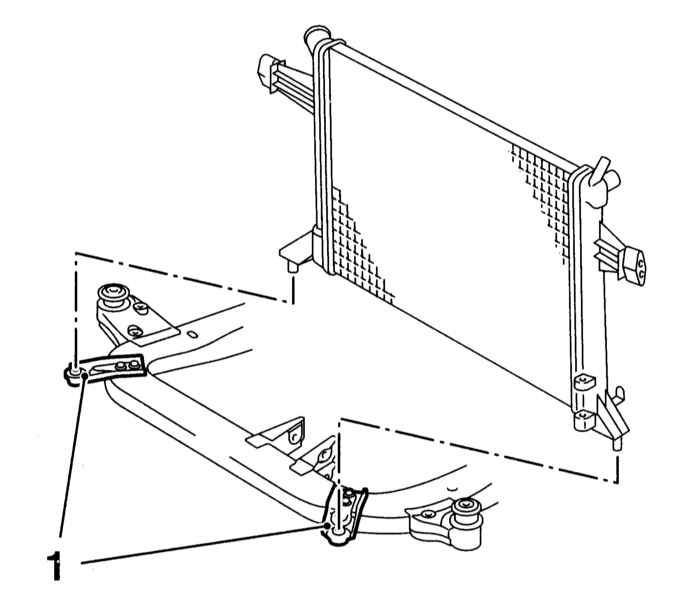

- Выверните крепежные болты и отделите от радиатора кронштейны
нижних опор крепления сборки к подрамнику, - кронштейны снимаются
в сборе с резиновыми подушками.
- На моделях, оборудованных системой кондиционирования воздуха,
выверните болты крепления конденсатора кондиционера к передней
части радиатора, затем подвяжите конденсатор к панели передка,
- не рассоединяйте линии рефрижераторного тракта!
|
- Придерживая радиатор, извлеките фиксирующие его элементы (отвертки
или электроды), затем, сдвинув вниз, высвободите радиатор из опор
и извлеките его из двигательного отсека.
|
|
- В случае необходимости переставьте на новый радиатор навесные
элементы.
|
|
Дизельные модели
|
|
- Взведите стояночный тормоз. Поддомкратьте автомобиль и установите
его на подпорки. При соответствующей комплектации снимите защиту
картера.
- На моделях с двигателями DOHC, снимите аккумуляторную батарею
с опорным кронштейном (см. Главу
Электрооборудование
двигателя), - не забудьте вывернуть болт крепления к кронштейну
жгута электропроводки.
- Снимите передний бампер (см. Главу
Кузов).
- На моделях с двигателями Y20DTH снимите установленный под бампером
демпферный блок. Также снимите сборку интеркулера (см. Главу
Системы
питания и выпуска).
- Снимите защитный кожух двигателя, затем, на моделях 1.7 л,
снимите с задней части радиатора вентиляторную сборку (см.
Проверка
исправности функционирования, снятие и установка вентилятора системы
охлаждения).
- Снимите воздухоочиститель, впускной воздуховод и датчик измерителя
массы воздуха (см. Главу
Системы питания и выпуска).
- На моделях, оборудованных системой кондиционирования воздуха,
отсоедините электропроводку от компрессора К/В, ресивера/осушителя,
дополнительного вентилятора и блока управления вентилятора системы
охлаждения. Отсоедините от кузовного элемента шину заземления
и отведите всю проводку в сторону.
- опорожните систему охлаждения (см. Главу
Текущее
обслуживание).
- Отсоедините от радиатора верхний и нижний шланги. Отсоедините
шланг продувки.
- С целью фиксации радиатора во время снятия кронштейнов нижних
опор, действуя из двигательного отсека, проденьте два сварочных
электрода или две отвертки в боковые крепления радиатора.
- Выверните крепежные болты и отделите от радиатора кронштейны
нижних опор крепления сборки к подрамнику, - кронштейны снимаются
в сборе с резиновыми подушками.
- На моделях, оборудованных системой кондиционирования воздуха,
выверните болты крепления конденсатора кондиционера к передней
части радиатора, затем подвяжите конденсатор к панели передка,
- не рассоединяйте линии рефрижераторного тракта! Выверните болты
крепления опорного кронштейна интеркулера.
- Придерживая радиатор, извлеките фиксирующие его элементы (отвертки
или электроды), затем, сдвинув вниз, высвободите радиатор из опор
и извлеките его из двигательного отсека.
- В случае необходимости переставьте на новый радиатор навесные
элементы (вентилятор системы охлаждения и интеркулер).
|
|
Проверка
|
|
- После снятия с автомобиля радиатор может быть проверен на наличие
признаков утечек, повреждений и нарушений внутренней проходимости
теплообменника.
- Останки насекомых и растительности могут быть удалены из пространства
между пластинами теплообменника путем выдувания сжатым воздухом
(не забудьте надеть защитные очки!), либо вычищения мягкой кисточкой.
Постарайтесь не погнуть тонкие пластины теплообменника и не порезать
о них пальцы. Перед установкой радиатор должен быть промыт путем
подачи внутрь воды из садового шланга (см. Главу
Текущее
обслуживание).
- Проверьте состояние резиновых опор радиатора, в случае необходимости
произведите замену вышедших из строя компонентов.
- Источники мелких утечек могут быть заделаны при помощи подходящего
герметика (действуйте в соответствии с инструкциями изготовителей
средства). Любой более сложный ремонт должен производиться только
в условиях специализированной мастерской с применением необходимого
оборудования.
|
|
Установка
Установка производится в порядке, обратном порядку демонтажа компонентов.
Обратите внимание на следующие моменты:
|
|
- Проследите за правильностью установки резиновых подушек нижних
опор радиатора.
- Проследите за правильностью подсоединения и надежностью фиксации
крепежными хомутами всех шлангов.
- В завершение произведите заправку систему охлаждения (см. Главу
Текущее обслуживание) и осмотр ее компонентов
на наличие признаков развития утечек.
|
|
|
