2.2.12. Регулировка натяжения зубчатого ремня (двигатель 2,0 л)

ПРИМЕЧАНИЕ Регулировка выполняется на холодном двигателе при комнатной температуре. Перед регулировкой необходимо проверить натяжение зубчатого ремня. Это означает, что коленчатый вал установлен в положение ВМТ цилиндра № 1 и звездочки распределительного вала заблокированы приспособлением КМ 853.

Рис. 2.71. Регулировка натяжения зубчатого ремня

Ослабьте болт крепления натяжного ролика зубчатого ремня I (рис. 2.71).

Поверните натяжной ролик зубчатого ремня эксцентриковым регулятором в направлении стрелки (против часовой стрелки).

ПРИМЕЧАНИЕ Указатель натяжного ролика зубчатого ремня должен быть как раз перед правым ограничителем I (рис. 2.71).

Затяните болт крепления натяжного ролика зубчатого ремня

Снимите приспособление КМ 853.

Поверните коленчатый вал на два оборота (720°) в направлении вращения двигателя в положение верхней мертвой точки (ВМТ) цилиндра № 1 метка III (рис. 2.71).

Вращайте за болт крепления ведущей шестерни.

ПРИМЕЧАНИЕ Поворачивайте коленчатый вал медленно и плавно.

Пазы на звездочках распределительного вала должны совместиться с метками II на крышке головки блока цилиндров (рис. 2.71).

Заблокируйте звездочки распределительного вала в этом положении с помощью KM-853.

Частично ослабьте болт крепления натяжного ролика зубчатого ремня и поверните регулировочный эксцентрик в направлении стрелки (по часовой стрелке).

Вариант I: указатель натяжного ролика зубчатого ремня совмещается меткой.

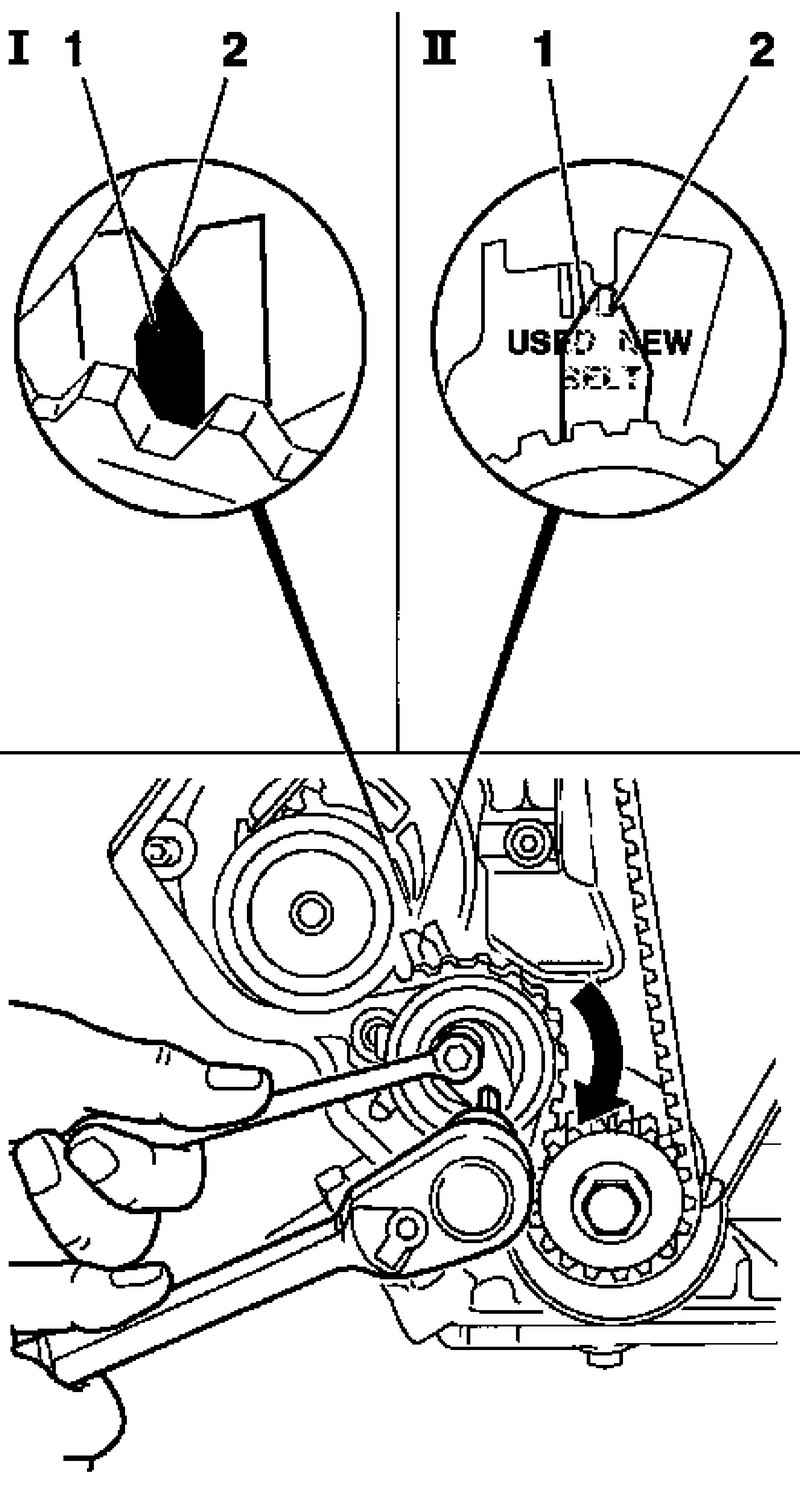

Рис. 2.72. Регулировка натяжения зубчатого ремня по указателю натяжного ролика: 1 – указатель натяжного ролика; 2 – метка

Вариант II: указатель натяжного ролика зубчатого ремня совмещается с меткой «NEW» (рис. 2.72).

Затяните болт крепления натяжного ролика зубчатого ремня моментом 20 Н·м.

Снимите приспособление КМ 853.

Поверните коленчатый вал еще на два оборота (720°) в направлении вращения двигателя в положение ВМТ первого цилиндра и проверьте регулировку натяжного ролика зубчатого ремня.

Если указатель натяжного ролика зубчатого ремня не совмещается с соответствующей меткой, повторите процедуру регулировки.

Обкатайте зубчатый ремень и отрегулируйте.

Частично ослабьте болт крепления натяжного ролика зубчатого ремня и поверните регулировочный эксцентрик в направлении стрелки (по часовой стрелке).

Вариант I: указатель натяжного ролика зубчатого ремня расположен приблизительно на 4 мм левее от метки.

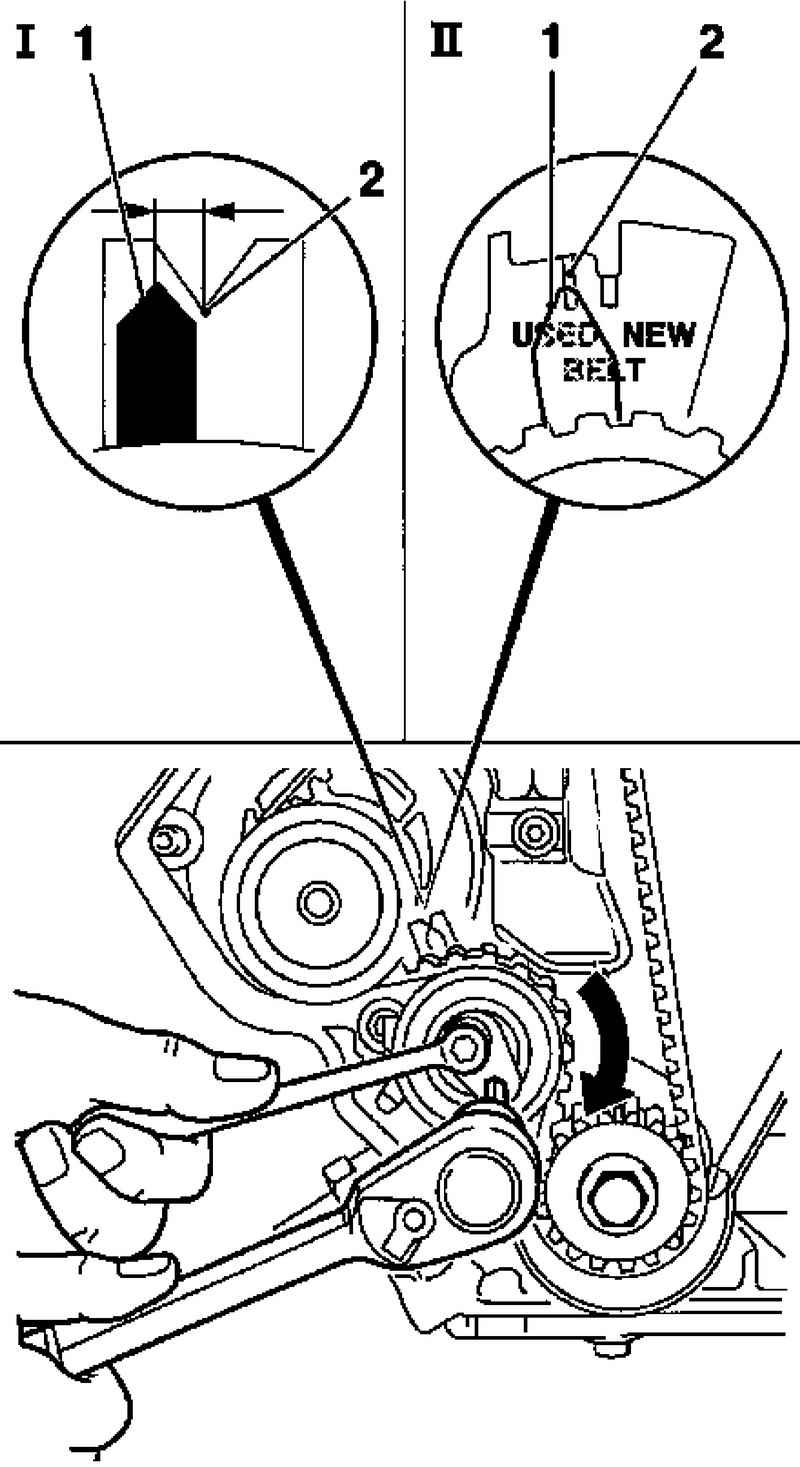

Рис. 2.73. Повторная регулировка натяжения зубчатого ремня по указателю натяжного ролика: 1 – указатель натяжного ролика; 2 – метка

Вариант II: указатель натяжного ролика зубчатого ремня совмещается к меткой «USED» (рис. 2.73).

Затяните болт крепления натяжного ролика зубчатого ремня моментом 20 Н·м.

Снимите приспособление КМ 853

Поверните коленчатый вал еще на два оборота (720°) в направлении вращения двигателя в положение ВМТ первого цилиндра и проверьте регулировку натяжного ролика зубчатого ремня.

Если указатель натяжного ролика зубчатого ремня не совмещается с соответствующей меткой, повторите процедуру регулировки.
