3.9. Пружины клапанов и маслосъемные колпачки - замена

1. Снимите крышку головки цилиндров и валики с коромыслами.

2. Выверните свечи (по одной на цилиндр).

3. Установите поршень 1-го цилиндра в ВМТ такта сжатия. Меняйте пружины и колпачки в порядке работы двигателя (1 -3-4-2).

4. Зафиксируйте клапан, подав сжатый воздух или мягким гибким прутком (фото). Если сжатый воздух выходит из цилиндра, то головку следует снять и отремонтировать.

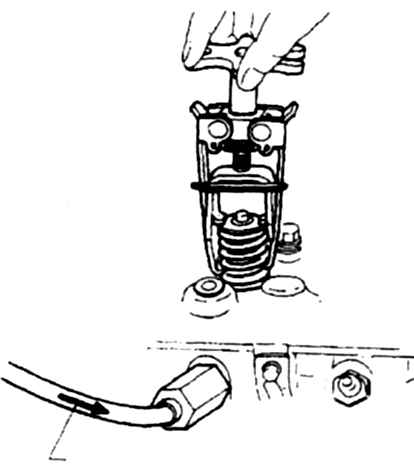

9.4 Фиксация клапана сжатым воздухом при снятии пружины...

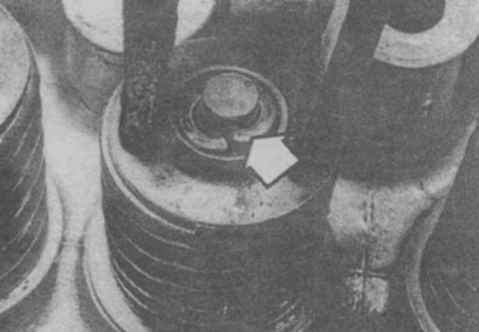

9.5 ...и сухарей

5. Сожмите пружину и снимите сухари (фото).

6. Снимите тарелку, пружину и колпачок.

7. Оберните стержень клапана лентой и достаньте пруток.

8. Проверьте состояние стержня клапан. Проверьте изгиб стержня, провернув клапан.

9. Проверьте свободу перемещения клапана во втулке. При заедании клапана головку цилиндров следует снять и отремонтировать.

10. Снова зафиксируйте клапан.

11. Смажьте стержень клапана и оденьте колпачок.

12. Установите пружины плотной навивкой в сторону головки цилиндров, установите тарелки.

13. Сожмите пружину и установите сухари.

14. Достаньте из цилиндра пруток.

15. Повторите операции для остальных клапанов.

16. Далее сборка выполняется в обратном порядке.
