3.11. Выпускной коллектор -снятие и установка

1. Отсоедините трубки эжекции воздуха, снимите корпус клапанов (если предусмотрен).

2. Отсоедините канал, соединяющий коллектор и воздушный фильтр.

3. Снимите тепловой щиток.

4. Отсоедините трубку рециркуляции (фото).

5. Поднимите переднюю часть автомобиля и установите на подставки.

6. Отсоедините переднюю выхлопную трубу.

7. Отсоедините провода от свеч со стороны выпускного коллектора.

8. Отверните болты и гайки коллектора.

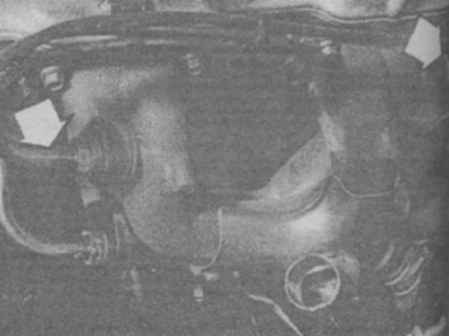

11.4 Трубки эжекции воздуха (слева) и рециркуляции (справа) на выпускном коллекторе двигателя Z24i

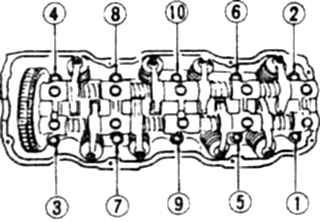

12.13а Последовательность ослабления болтов головки цилиндров на двигателях Z24

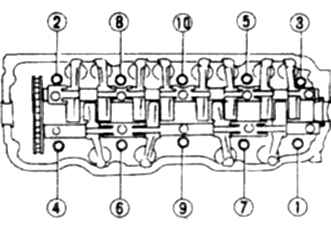

12.13б Последовательность ослабления болтов головки цилиндров на двигателях К24

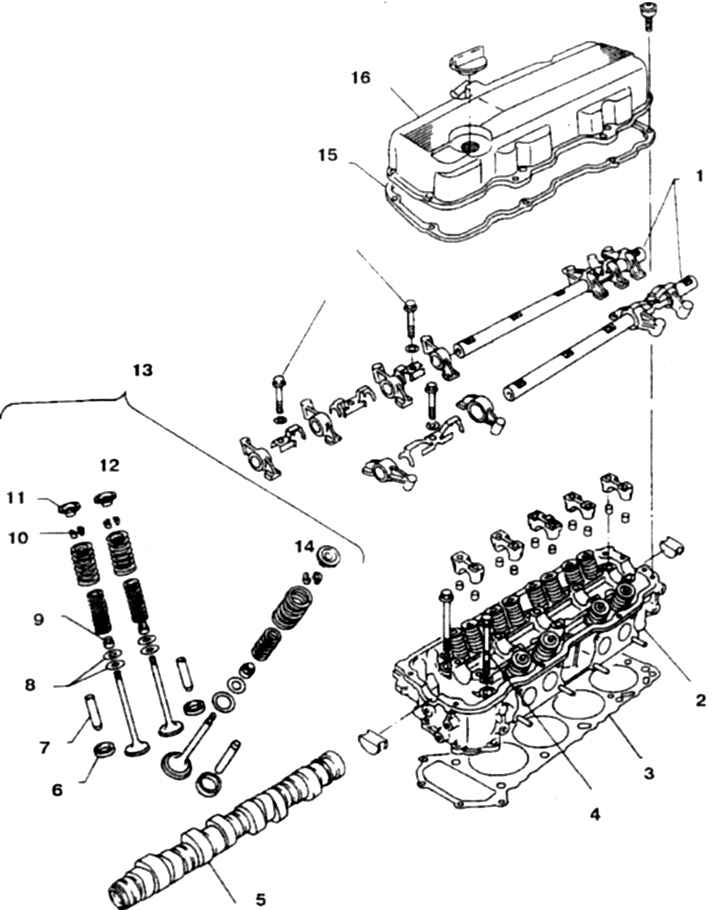

13.2 Головка цилиндров двигателя К24

1 Валики коромысел и коромысла клапанов

2. Головка цилиндров

3. Прокладка

4. Болт

5. Распредвал

6. Седло

7. Направляющая втулка

8. Опорная шайба

9. Маслосъемный колпачок

10. Сухари

11. Тарелка

12. Впускной

9. Отсоедините коллектор.

10. Очистите коллектор от остатков уплотнения.

11. Установите на головку цилиндров новую прокладку. Затяните от руки болты и гайки.

12. В 3-4 приема затяните болты и гайки с заданным моментом. Затягивайте от центра к периферии в перекрестном порядке.

13. Остальные операции выполняются в обратном порядке.

20. Прогрейте, двигатель и убедитесь в герметичности соединений коллектора.
