3.19. Цепь и звездочки - снятие и установка

Снятие

1. Снимите переднюю крышку.

2. Отверните болты натяжителя, башмака и успокоителя, снимите эти детали (фото).

3. Отвергните болт и снимите звездочку распредвала (см. выше).

4. Снимите цепь.

5. Снимите маслоотражатель, шестерню привода масляного насоса, и ведущую звездочку (фото).

6. Проверьте состояние зубьев звездочек, сравнив профили зубьев по обеим сторонам. При обнаружении крючковатости зубьев звездочки замените.

7. Цепь меняется вместе с изношенными звездочками, или через каждые 48000 км. Цепь также следует заменить при обнаружении признаков износа роликов.

8. Установите звездочку на распредвал и проверьте его осевой люфт, который не должен превышать 0,2 мм.

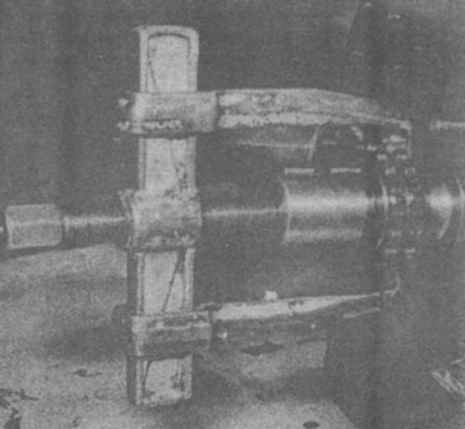

19.5 Снятие ведущей звездочки

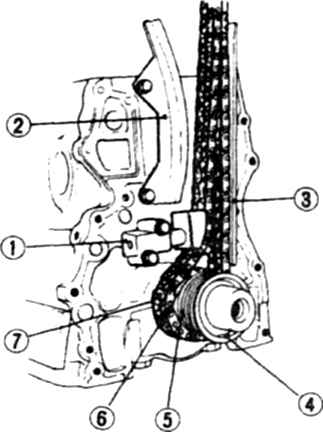

19.2 Цепь привода распредвала

1. Натяжитель

2. Успокоитель левый

3. Успокоитель правый

4. Маслоотражатель

5. Шестерня привода масляного насоса

6. Ведущая звездочка

7. Цепь

9. Проверьте состояние натяжителя и успокоителей, при необходимости замените.

Установка

10. Проверните распредвал так, чтобы клапаны 1-го цилиндра были закрыты. Коленвал установите так, чтобы поршень 1 -го цилиндра находился в ВМТ.

11. Установите успокоители.

12. Установите маслоотражатель, шестерню привода масляного насоса, и ведущую звездочку на носок коленвала. Убедитесь, что установочные метки на ведущей звездочке обращены вперед (фото).

13. До установки цепи поворот коленвала не допускается.

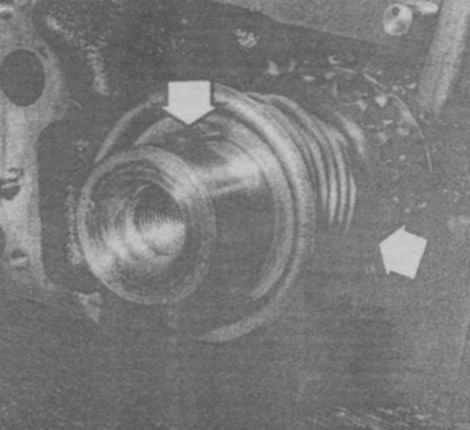

19.12 При сборке шпонка должна быть обращена вверх, а метка на звездочке - вперед

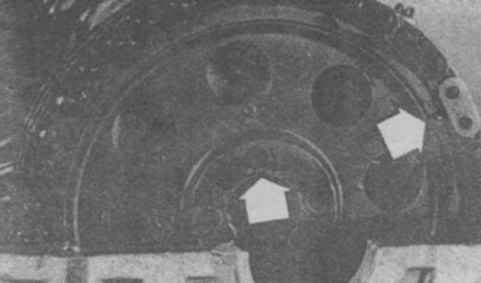

19.14а На двигателе Z24i звено цепи с отличительной окраской должно быть совмещено с меткой на звездочке распредвала, а установочный штифт распредвала должен зайти в отверстие под номером 2

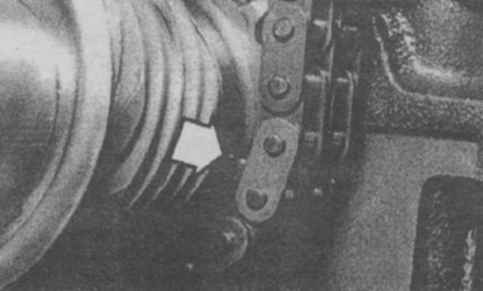

19.14г На всех двигателях звено цепи с отличительной окраской должна быть совмещено с меткой на ведущей звездочке

14. Оденьте цепь на звездочку распредвала, затем заведите на ведущую звездочку. Затяните болт звездочки распредвала. При сборке имейте ввиду следующее:

а). Шпонка коленвала должна быть обращена вверх.

б). Звенья цепи с отличительной окраской должны быть совмещены с метками на звездочках, и располагаться справа, если смотреть спереди (фото).

в). Установочный штифт распредвала должен зайти в отверстие в звездочке под номером 2 (фото).

15. Установите натяжитель, отрегулируйте положение левого успокоителя так, чтобы зазор между корпусом натяжителя и башмаком отсутствовал (фото).

16. Установите переднюю крышку.
