3.6. Валик с коромыслами - разборка и сборка1. Снимите все болты за исключением двух болтов по обоим концам.
2. Удерживая валик, осторожно достаньте 2 крайних болта, давая распрямиться пружинам.
3. Снимите коромысла и обозначьте так, чтобы при сборке установить на прежние места.
4. Замените валики, если на них имеются признаки износа.
|
|

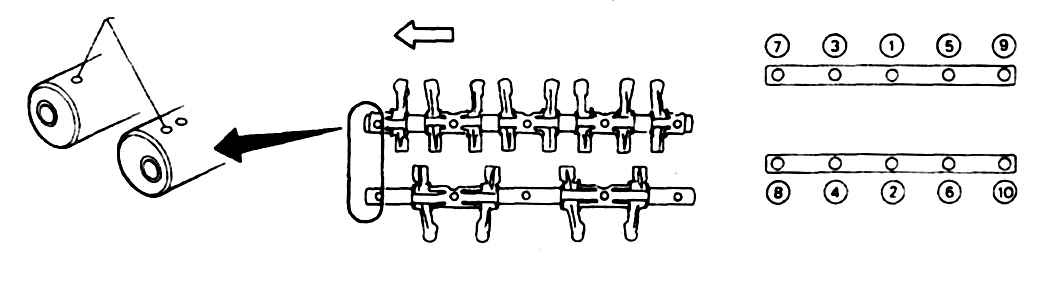

6.5а Ориентация валиков коромысел при сборке (двигатель Z24)
1.Пазы
2. Кернения
3. Валик выпускных клапанов
4. Валик впускных клапанов
5. К передней части двигателя
|
|
|

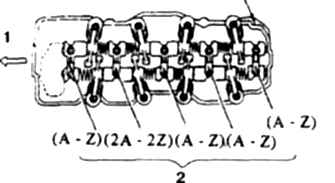

6.5б Установочные метки на кронштейнах валиков и на головке цилиндров 1. К передней части двигателя 2. Метки на кронштейнах 3. Метки на головке цилиндров
|
|
|

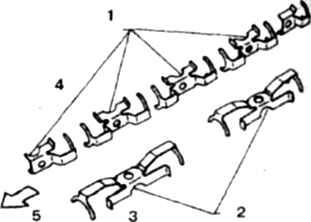

6.5в Ориентация скоб при сборке валиков с коромыслами (двигатель K24J 1,2. Вырез 3. Со стороны впускных клапанов 4. Со стороны выпускных клапанов
|
|
|

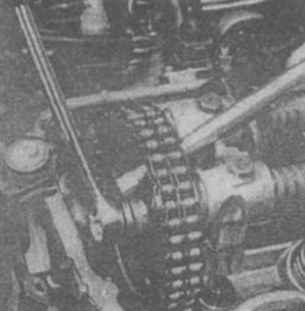

7.6 Отворачивание болта звездочки распредвала
|
|
|

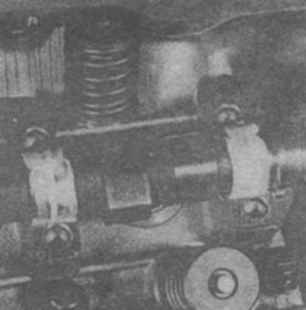

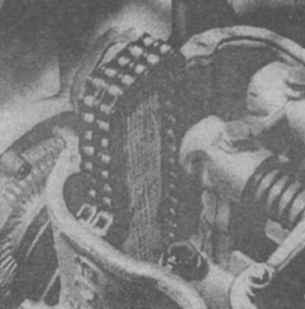

7.12 Перед установкой смажьте шейки распредвала
|
5. Установите валик в передний кронштейн, совместите отверстия и вставьте болты. На валике впускных клапанов предусмотрены пазы. При сборке установите валики так, чтобы кернения на их торцах были обращены вверх. Кронштейны установите ориентируясь по меткам (фото).
6. Оденьте коромысла, сожмите пружину и установите задние кронштейны, вставьте болты. Установите валики и крышку в обратном порядке.
|
