11.2.7. Углы установки задних колес Развал задних колес установлен на заводе и регулироваться не может. Схождение задних колес следует измерить, если снимаются поперечные или продольный рычаги. Схождение регулируется с помощью регулировочного устройства на внутреннем креплении поперечных рычагов. Измерьте схождение, как было описано в главе
Подвеска и рулевое управление. Если значение лежит вне пределов от -2.0 до +2.0 мм, выполните следующую регулировку:
|
|
- Установите заднюю часть автомобиля на опоры.
- Найдите головки обоих внутренних болтов крепления поперечных рычагов и нанести отметки кернером, пометив положение болтов.

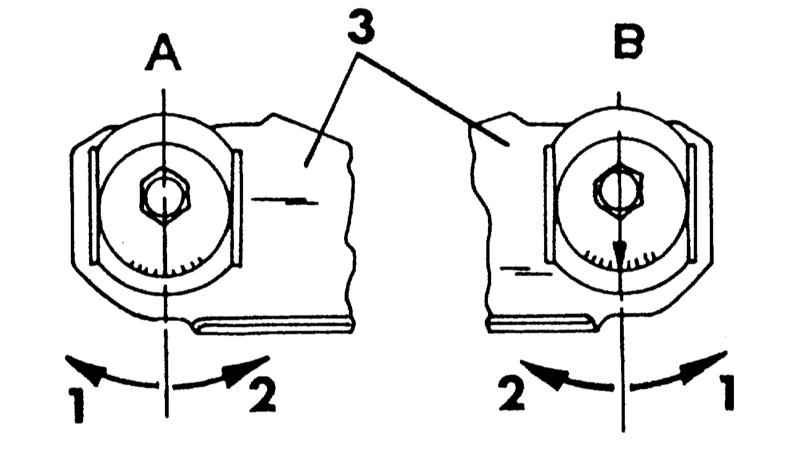

Смещение болтов на внутренней стороне поперечных рычагов. Направление смещения левого рычага (А) и правого рычага (В) противоположно
 |
1 — направление смещения для получения отрицательного схождения
2 — направление смещения для получения положительного схождения
3 — параллельные рычаги |
- Ослабьте гайки обоих болтов и поверните болты, чтобы изменить схождение. Каждое деление головки болта изменяет схождение на 2.0 мм. Так как смещение болтов взаимно-противоположно, следует придерживаться
иллюстрации
и следующих указаний:
- На правом рычаге вращайте болт вправо, чтобы получить отрицательное схождение и влево, чтобы получить положительное.
- На левом рычаге вращайте болт вправо, чтобы получить положительное схождение и влево, чтобы получить отрицательное.
- Для обоих регулировочных устройств предполагается, что на обе головки болтов смотрят с задней части автомобиля.
- После смещения болтов снова разместите их внутри упорной пластины (1) (см.
иллюстрацию) и затяните гайки с требуемым усилием.
- Проверьте схождение. Возможно придется произвести дополнительную регулировку.
|
|
|
