11.2.1. Задние амортизационные стойки и амортизаторы

Снятие

Так как снятие одной детали влияет на снятие другой детали, работы описываются вместе. На иллюстрациях Вид собранной задней подвески с одной стороны (с дисковыми тормозами) и Элементы разобранной задней подвески показаны детали в собранном состоянии в виде монтажной схемы. Руководствуясь этими иллюстрациями:

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите заднее сиденье, удалите верхнее крепление амортизатора и отвинтите три гайки с верхней стороны амортизатора. Не отвинчивать гайку посередине (гайку штока поршня), однако при некоторых обстоятельствах ее можно отвинтить. При этом автомобиль должен стоять на колесах.
  2. Установите заднюю часть автомобиля на колеса и отвинтите задние колеса. Включите первую передачу или задний ход, чтобы автомобиль не мог скатиться с опор. Оставьте под задней поперечной балкой подъемник.
  3. Удалите накидную гайку тормозного трубопровода на соединении с тормозным шлангом, выньте трубопровод из шланга и выбейте пружинную пластину из шланга. Выньте шланг из пластины крепления.
  4. Отвинтите штангу стабилизатора от амортизационной стойки и отсоедините ее.
  5. Отвинтите с нижней стороны амортизационной стойки обе гайки и болта амортизационной стойки от держателя ступицы колеса и осторожно выбейте болты. Вставьте отвертку в зажимной шлиц амортизационной стойки и медленно отожмите держатель ступицы вниз, пока он не освободится от амортизационной стойки.
  6. Выньте амортизационную стойку вниз. Проверьте, на какой стороне лежит прокладка, так как она может остаться на кузове.

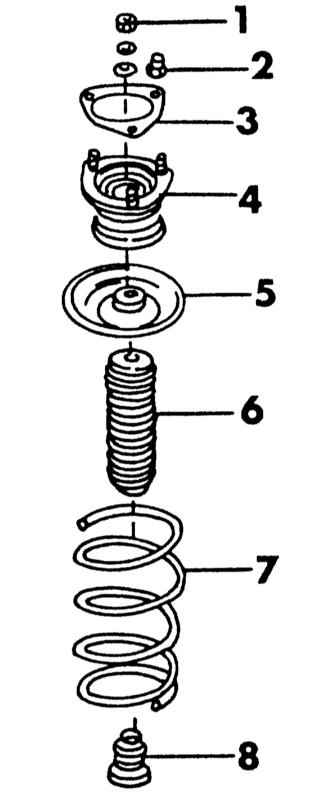

Установленные на задней амортизационной стойке элементы

1 — гайка, 60 - 80 Н•м
2 — гайка, 43 - 55 Н•м
3 — прокладка
4 — опора амортизационной стойки
5 — верхняя чашка пружины
6 — пылезащитная манжета
7 — винтовая пружина
8 — буфер хода сжатия

Разборка амортизационной стойки

Детали разобранной амортизационной стойки показаны на иллюстрации. Саму амортизационную стойку можно видеть на иллюстрации.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Зажмите нижнюю сторону амортизационной стойки в тисках. Во избежание сжимания зажимного элемента, можно вставить торцевую головку, прежде чем затяните тиски.
  2. Установите на витки пружины сжиматель, как показано для передних пружин и полностью отвинтите гайку посередине амортизационной стойки. Снимите со стойки все изображенные на иллюстрации элементы. Обе опоры стойки установлены в определенной позиции, которую следует пометить перед снятием опор. На автомобиле с карбюраторным двигателем установлены две амортизационные стойки с разным диаметром штоков поршней. Буферы хода сжатия необходимо заменять вместе с амортизационной стойкой.
  3. Если требуется только заменить пружину, никакие другие работы проводить не требуется.
  4. Проверьте амортизатор, зажав его вертикально в тисках, сжимая и растягивая его. На всем ходе поршня давление должно быть одинаково. При движении рывками амортизатор следует заменить.
  5. Закажите задние пружины по каталогу.

Сборка амортизационной стойки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Зажмите амортизационную стойку в тисках.
  2. Наденьте на стойку сжатую пружину. Проверьте, чтобы пружина вошла в контур чашки, как видно из иллюстрации. Пружина на одном конце имеет плоский торец. Эта сторона должна быть обращена вверх. Кроме того пружина замаркирована одной и двумя метками. Две метки должны находиться на нижней стороне.

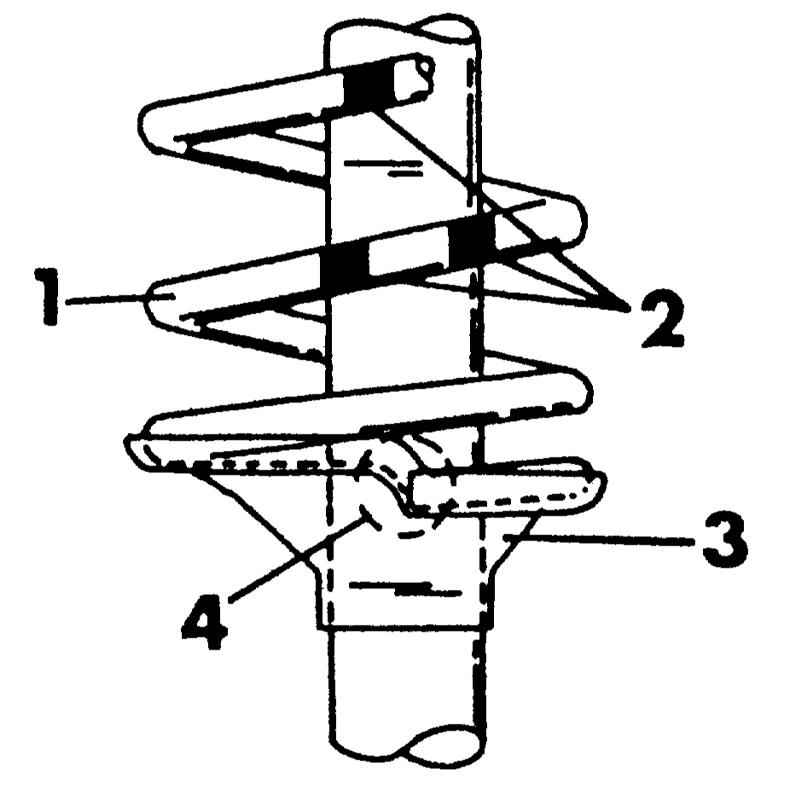

Элементы для установки задней пружины

1 — винтовая пружина
2 — цветовые обозначения
3 — нижняя чашка пружины
4 — установить коней, пружины в место, обозначенное кружком
  1. Наденьте опору амортизационной стойки на шток поршня и поверните, чтобы совпали нанесенные при снятии метки. Если это упущено из виду, нужно ориентироваться на иллюстрацию выше. В каждом креплении амортизационной стойки имеется направляющее отверстие и опору пружины следует повернуть, пока опора не будет выровнена на левой или правой стороне, как показано.
  2. Навинтите новую гайку и затяните с усилием 60 - 80 Н•м. Уплощение на конце штока поршня служит для удерживания штока от проворачивания.

Установка амортизационной стойки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Соедините держатель ступицы с амортизационной стойкой, выровняйте резьбовые отверстия и забейте болты со стороны стабилизатора поперечной устойчивости. Наверните гайки и затяните с усилием 100 - 120 Н•м.

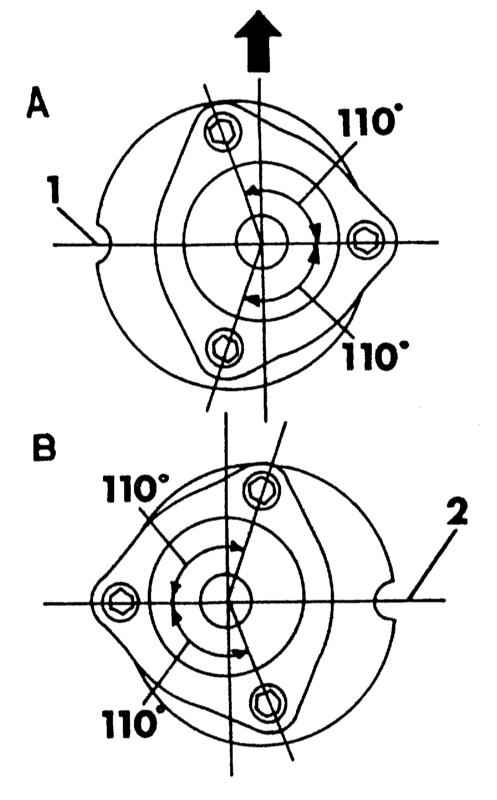

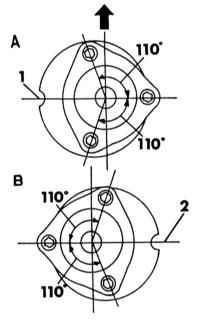

Правильная установка опор амортизационных стоек. Стрелка обращена вперед

А — левая сторона
В — правая сторона
  1. Закрепите амортизатор на верхней стороне тремя гайками (наложите прокладку) и затяните гайки с усилием 45 - 55 Н•м.
  2. Присоедините штангу стабилизатора поперечной устойчивости и затяните гайку с усилием 42 - 48 Н•м.
  3. Все другие работы выполните в обратной последовательности.
  4. Удалите воздух из тормозной системы.
