13.2.5. Снятие и установка панели приборов и ее компонентов

Снятие и установка комбинации приборов описаны в Разделе Комбинация приборов.

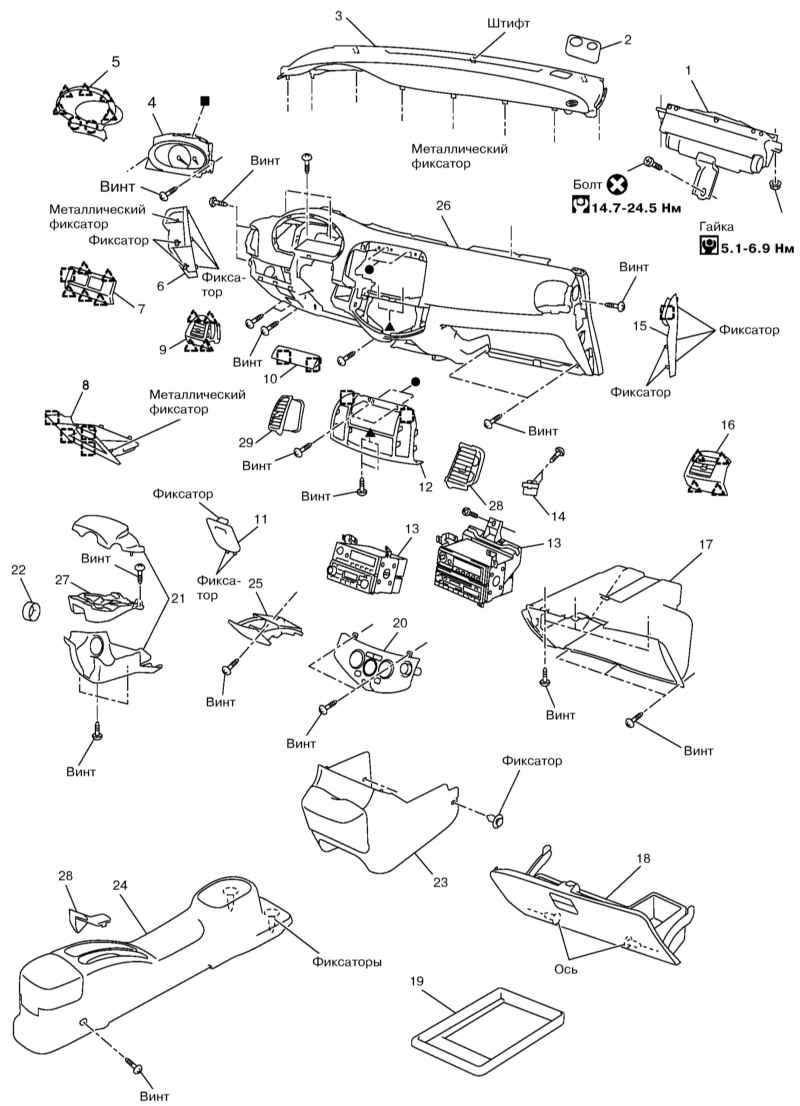

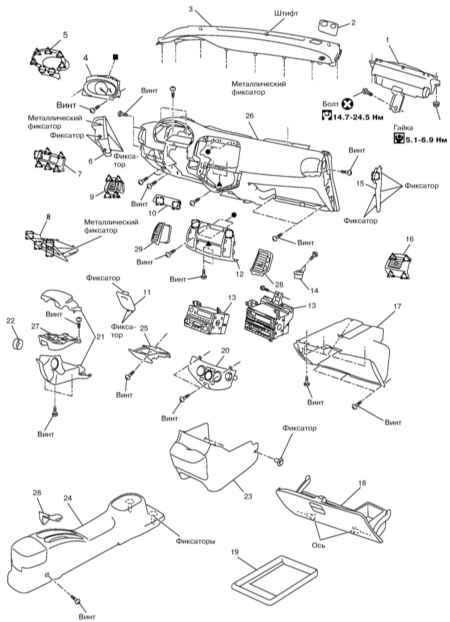

Компоненты установки и крепления панели приборов

1 — Блок подушки безопасности переднего пассажира 2 — Защита рулевой колонки 3 — Верхняя секция панели приборов 4 — Комбинация приборов 5 — Окантовка комбинации приборов 6, 15 — Боковые накладки панели приборов 7 — Панель отделки переключателей 8 — Нижняя секция отделки под комбинацией приборов 9, 16 — Боковые дефлекторы 10 — Накладка панели приборов 11 — Крышка монтажного блока 12 — Центральная накладка панели приборов 13 — Аудиоблок

14 — Защелка крышки вещевого ящика 17 — Вещевой ящик 18 — Крышка вещевого ящика 19 — Желоб 20 — Панель отделки блока управления К/В — 21 — Кожухи рулевой колонки 22 — Окантовка замка зажигания 23 — Центральная крышка панели приборов 24 — Центральная консоль 25 — Монетница 26 — Панель приборов 27, 28 — Центральные дефлекторы

ПОРЯДОК ВЫПОЛНЕНИЯ

Для снятия высвободите компонент из фиксаторов, при необходимости предварительно сняв смежные компоненты отделки. Снятие и установка дефлекторов системы вентиляции описана в Главе Системы охлаждения двигателя, отопления, вентиляции и кондиционирования воздуха; Снятие и установка блока подушки безопасности переднего пассажира описана в Главе Бортовое электрооборудование. Установка производится в обратном порядке. Используйте новые фиксаторы и следите за тем, чтобы панели крепко держались на них.
