11.5. Снятие и установка вакуумного усилителя

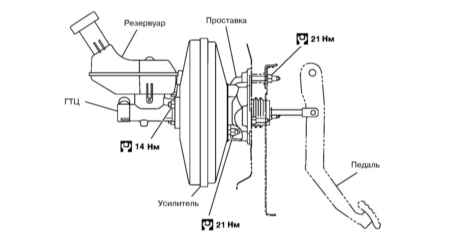

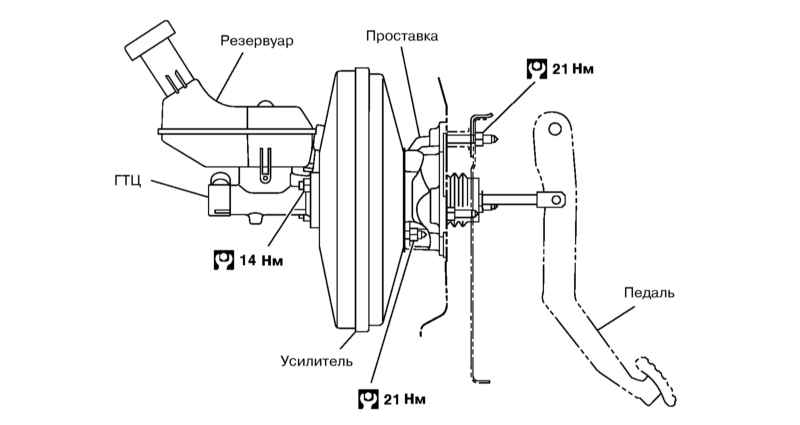

Компоненты крепления вакуумного усилителя

ПОРЯДОК ВЫПОЛНЕНИЯ

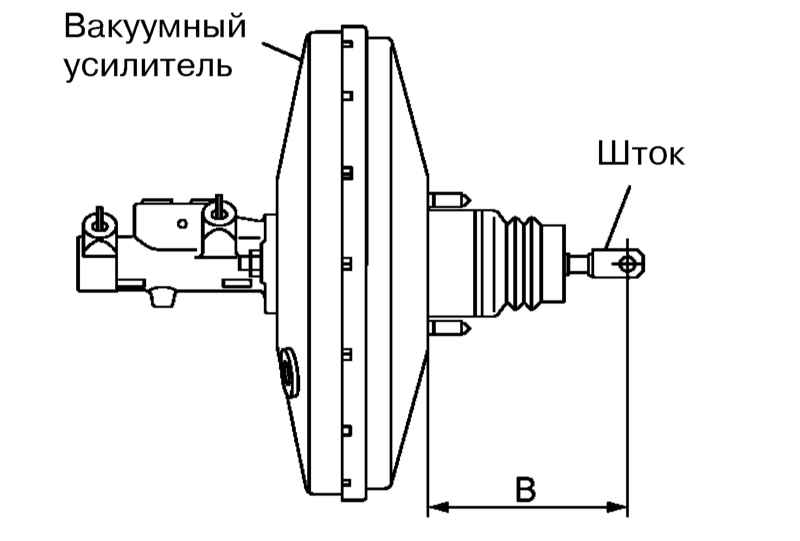

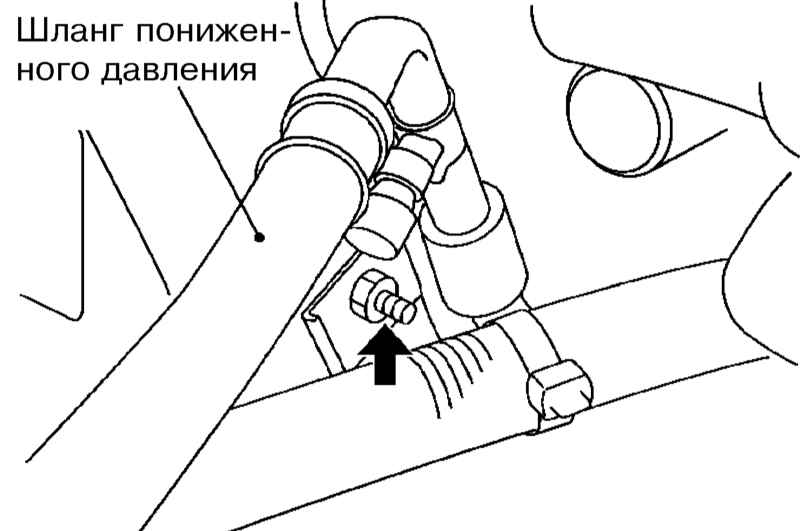

Отсоедините от вакуумного усилителя вакуумный шланг. Снимите ГТЦ (см. Раздел Снятие и установка ГТЦ). Извлеките шплинт и осевой штифт педали тормоза (см. Раздел Снятие и установка педали тормоза). Отдайте гайки крепления вакуумного усилителя и сборки педали тормоза. Снимите главный цилиндр сцепления с панели, вытяните его со стороны двигательного отсека и разместите так, чтобы он не мешал работе. Удерживая кронштейн, снимите шланг пониженного давления системы К/В. Снимите обтекатель ветрового стекла (см. Главу Кузов) и вакуумный усилитель. Проверьте размер (B) выступа штока вакуумного усилителя и сравните его с требованиями Спецификаций. При необходимости замените или отремонтируйте вакуумный усилитель. Установка производится в обратном порядке.
