11.1. Общая информация и меры безопасности

Общая информация

Передние колеса рассматриваемых в настоящем Руководстве автомобилей оснащены дисковыми тормозными механизмами. Тормозные диски вентилируемые. На заднюю ось устанавливаются барабанные тормозные механизмы. Штатно устанавливается система антиблокировки тормозов (ABS). Вместо механического распределителя тормозного усилия используется электронный распределитель (EBD), работающий на основе системы ABS.

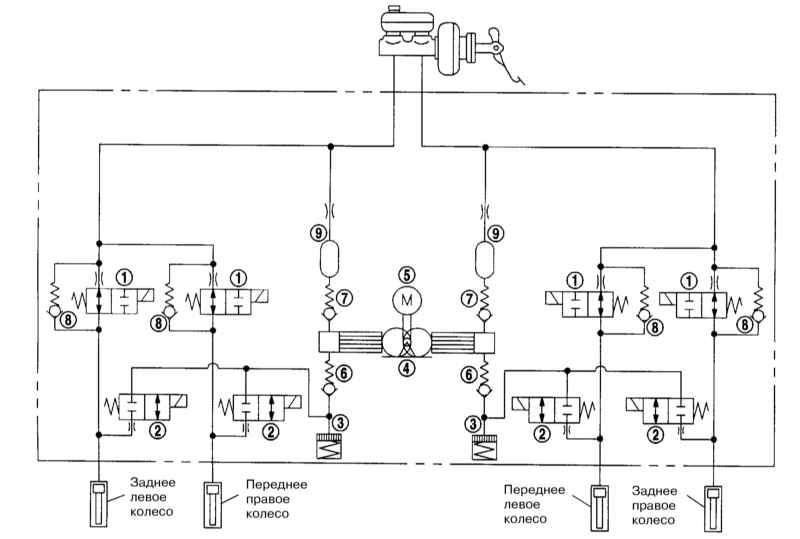

Схема гидравлической цепи вспомогательных систем

1 — Подающие э/м клапаны 2 — Отводящие э/м клапаны 3 — Резервуар 4 — Насос 5 — Э/мотор	6 — Подающие клапаны 7 — Отводящие клапаны 8 — Перепускной контрольный клапан 9 — Демпферы

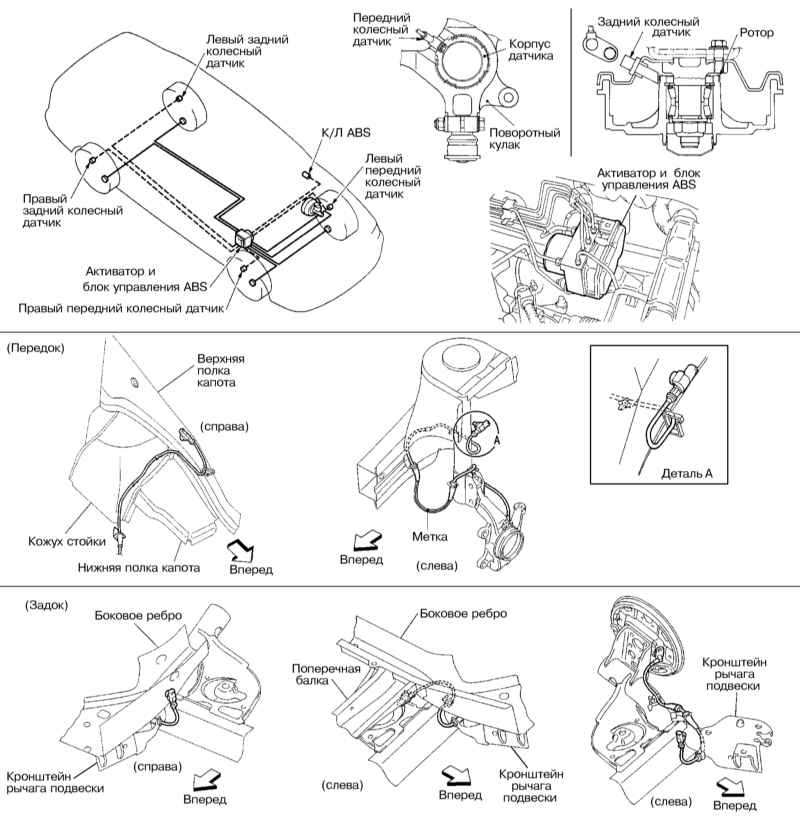

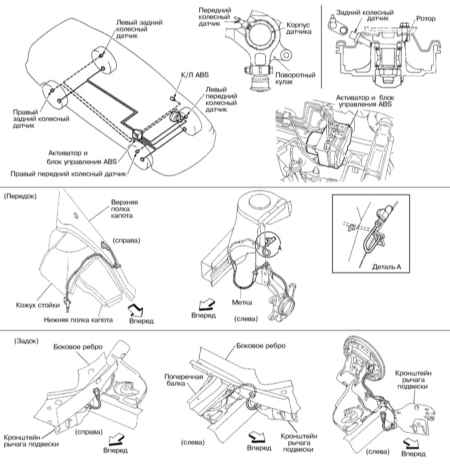

Расположение компонентов вспомогательных систем

Тормозная система разделена по диагональной схеме на два независимых гидравлических контура и состоит из главного тормозного цилиндра (ГТЦ), вакуумного усилителя и тормозных механизмов. При отказе одного из контуров (например, в результате нарушения герметизации) второй продолжает функционировать в нормальном режиме, обеспечивая адекватное торможение автомобиля. Давление жидкости в обоих контурах создается имеющим тандемную конструкцию главным тормозным цилиндром (ГТЦ). Активация ГТЦ происходит при выжимании педали рабочего тормоза.

Резервуар с тормозной жидкостью закреплен на ГТЦ. Усилитель тормозов аккумулирует часть вакуума, создаваемого во впускном трубопроводе двигателя.

Стояночный тормоз с ручным рычажным приводом воздействует через тросы на башмачные сборки, входящие в состав тормозных механизмов задних колес.

Прокачка и проверка тормозной системы, замена тормозной жидкости и регулировка педали тормоза и рычага стояночного тормоза описаны в Главе Настройки и текущее обслуживание автомобиля.

Меры безопасности

Тормозная жидкость относится к числу высокотоксичных и химически агрессивных соединений и при контакте с кузовными панелями разрушает лакокрасочное покрытие.

Пыль, вырабатываемая в процессе изнашивания тормозных колодок, может содержать вредный для здоровья человека асбест, - ни в коем случае не вдыхайте ее при очистке тормозных механизмов!

Работа с тормозной системой требует особой чистоты и точного соблюдения инструкций. При отсутствии необходимого опыта целесообразно обратиться на СТО.

При движении по мокрым дорогам следует периодически нажимать на педаль тормоза для удаления влаги с тормозных дисков; В процессе вращения колеса влага под действием центробежной силы сбрасывается с тормозных дисков, но остается пленка силикона, продукты истирания резины, смазка и прочие загрязнения, снижающие эффективность торможения!

Поврежденные коррозией дисковые тормозные механизмы при торможении создают эффект тряски, не исчезающий со временем. В таком случае следует заменить диски.

Пригорание грязи к поверхности тормозных колодок приводит к образованию борозд на поверхности тормозных дисков, что приводит к снижению эффективности торможения.
