7.7. Проверка состояния и замена катушек зажигания
Модели 1993 и 1994 г.г. вып.
ПРОВЕРКА
|
|
|

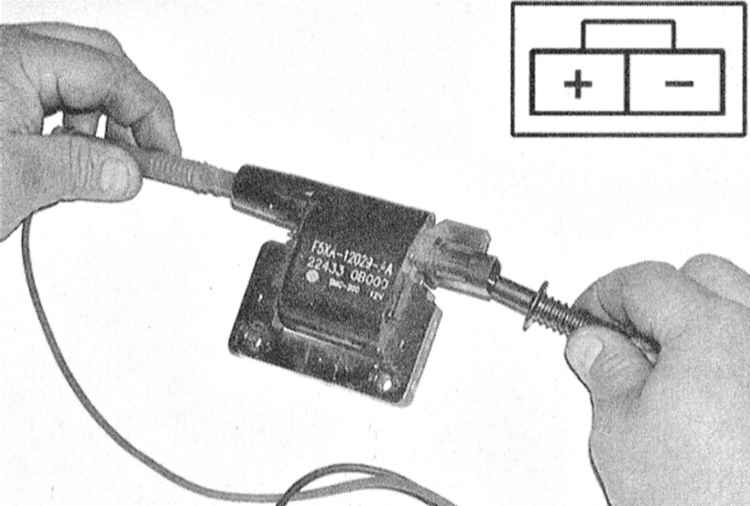

1. При выключенном зажигании отсоедините электропроводку
от катушки. Подключите омметр между клеммами первичного контура
разъема. Сравните результаты измерений с требованиями Спецификаций.
Неисправная катушка подлежит замене.
|
|

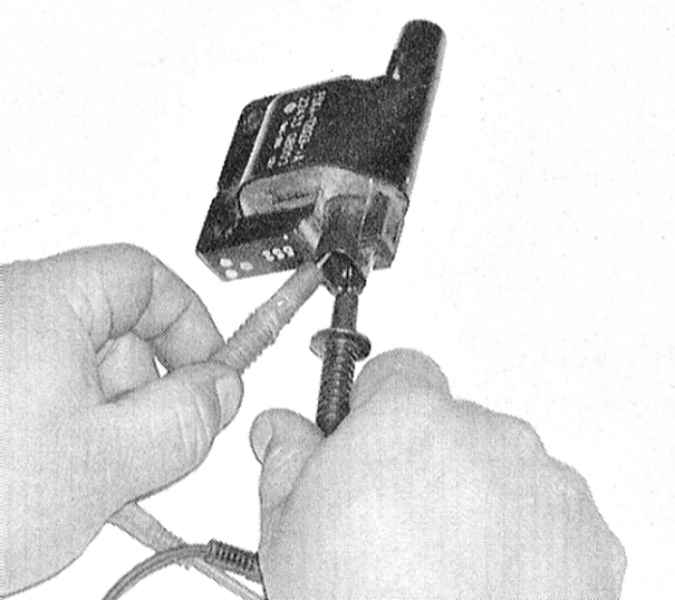

2. Не включая зажигание, подсоедините омметр между ВВ (к
которой подключается провод, идущий от крышки распределителя)
и положительной клеммами катушки. Сравните результаты измерений
с требованиями Спецификаций. Неисправная катушка подлежит
замене.
|
|
|
ЗАМЕНА
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!

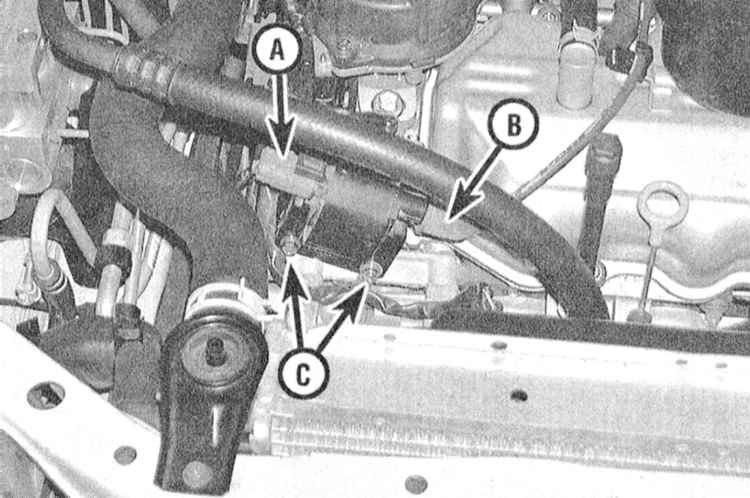

2. Отсоедините от катушки электропроводку.
|
3. Отсоедините ВВ повод, идущий от крышки распределителя.
|
4. Выверните крепежные болты и снимите катушку с двигателя.
|
5. Установка производится в обратном порядке.
|
Перед установкой к катушке
следует подсоединить разъем электропроводки свечей зажигания
(смажьте внутренние стенки защитного чехла диэлектрической
силиконовой смазкой).
|
|
|
Модели с 1995 г. вып.
ПРОВЕРКА
|
|
|

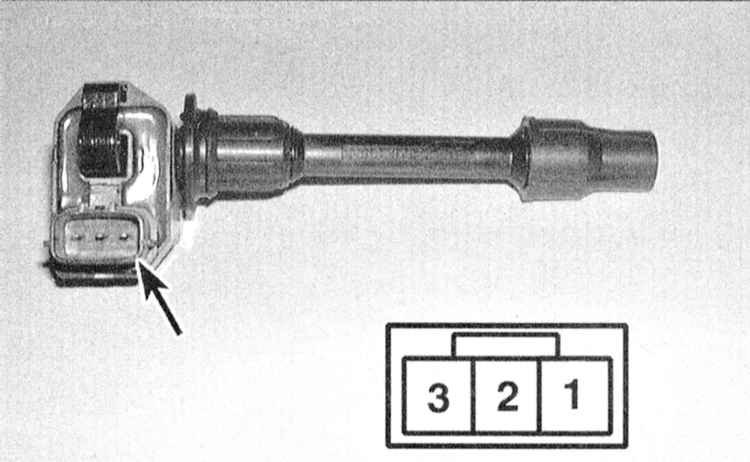

1. При выключенном зажигании отсоедините электропроводку
от катушки. Подключите положительный щуп омметра к клемме
№ 1, отрицательный -клемме № 2 разъема катушки. Прибор должен
показать бесконечность. Поменяйте полярность подключения измерителя,
- на этот раз должна иметь место проводимость (но не нулевое
сопротивление). При отрицательных результатах проверки замените
катушку.
|
2. Подсоедините омметр между клеммой ВВ провода (идущего к свече
зажигания) и клеммой № 1. Измеритель должен зарегистрировать бесконечное
сопротивление, в противном случае замените катушку.
3. В аналогичной манере проверьте состояние катушек оставшихся свечей
зажигания. Замените дефектные компоненты.
|
|
ЗАМЕНА
|
|
|
1. Отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
2. Отсоедините от катушки электропроводку.
|

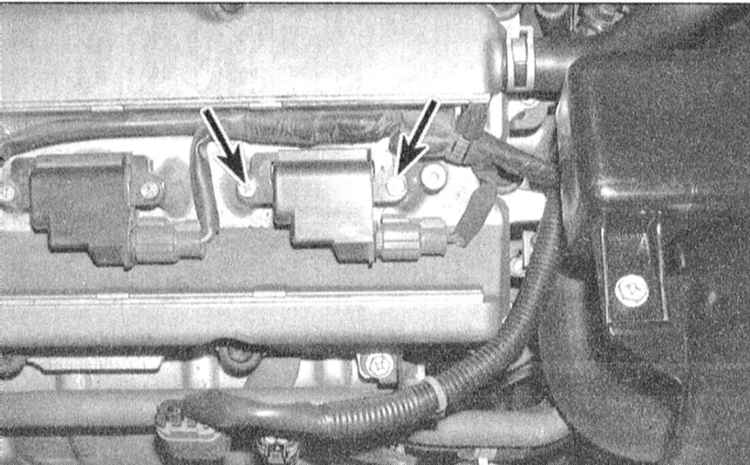

3. Выверните крепежные винты и снимите катушку, потянув ее
вверх вращательными движениями.
|
4. Установка производится в обратном порядке.
|
|
Перед установкой смажьте
внутренние стенки защитного чехла диэлектрической силиконовой
смазкой.
|
|
|
|
