1. Разборка головки цилиндров требует предварительного демонтажа
элементов клапанного механизма (впускных и выпускных клапанов с
сопутствующими компонентами). На двигателях SOHC снимите сборки
коромысел с осями. Извлеките из головок распределительные валы с
толкателями клапанов (описание процедур проверки состояния компонентов
см. в Разделе
Проверка состояния распределительных валов, толкателей клапанов и подшипников).
|
На двигателях SOHC снятые толкатели во избежание
попадания в них воздушных пробок не должны переворачиваться
набок (см. Часть
Двигатели SOHC настоящей Главы). Альтернативно следует
складывать снятые толкатели в заполненную маслом тару.
|
|
2. Приготовьте комплект четко промаркированных
полиэтиленовых пакетиков для организованного складирования
снимаемых компонентов клапанного механизма.
|
|

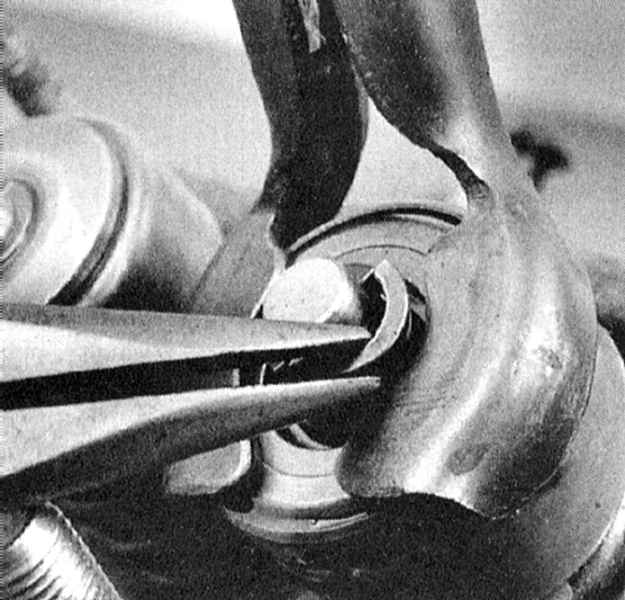

3. При помощи специального инструмента сожмите
пружины первого клапана и извлеките из канавки на стержне
сухари разрезного замка тарелки пружин. Осторожно отпустите
инструмент и снимите с клапана тарелку пружин, пружины и их
седло (в зависимости от комплектации).
|
|
Старайтесь не повредить внутренние стенки
гнезда под посадку толкателя при сжимании клапанных
пружин.
|
|
|

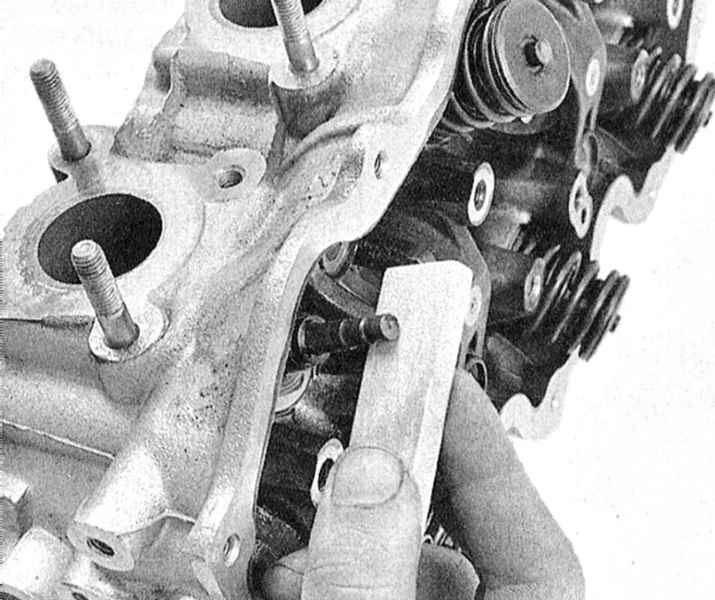

4. Извлеките клапан из головки цилиндров и снимите
с направляющей втулки маслоотражательный колпачок. Если происходит
заклинивание клапана во втулке, протолкните его обратно в
головку и оселком или напильником с мелким зубом аккуратно
зачистите края канавки под установку сухарей.
|

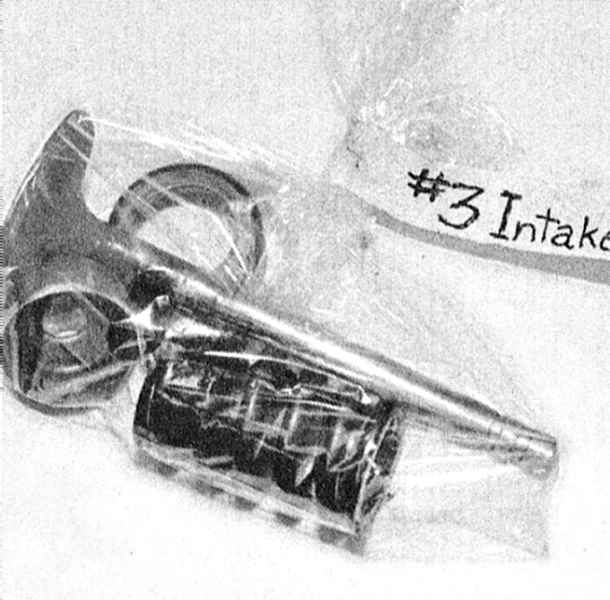

5. Действуя в аналогичной манере, демонтируйте оставшиеся клапанные
сборки. Складывайте снимаемые компоненты каждого из клапанов в отдельный,
оснащенный соответствующим ярлыком пакет, - при сборке каждая деталь
должна быть установлена строго на свое прежнее место.
6. После того как все компоненты клапанного механизма будут извлечены
и сложены в организованном порядке, можно приступать к выполнению
процедур чистки и проверки состояния двигателя (при полномасштабном
восстановительном ремонте прежде закончите разборку агрегата).
|
