11.15. Регулировка педали ножного тормоза

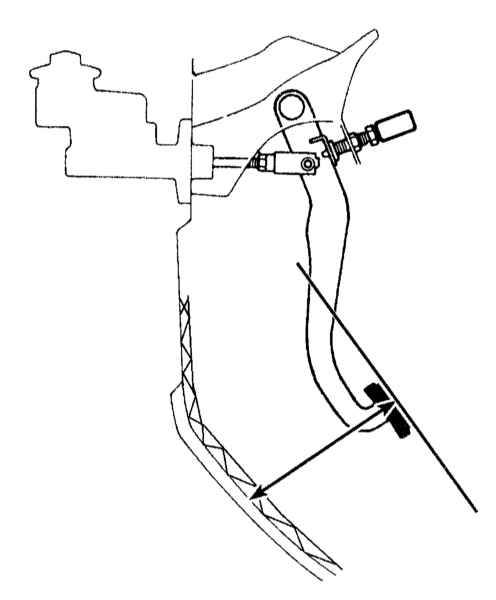

1. Отогните ковровое покрытие и изоляционную накладку панели пола. При полностью отпущенной педали ножного тормоза измерьте расстояние от поверхности резиновой накладки колодки педали до поверхности пола.

2. Сравните результат измерения с требованиями Спецификаций. В случае необходимости произведите соответствующую корректировку (см. далее).

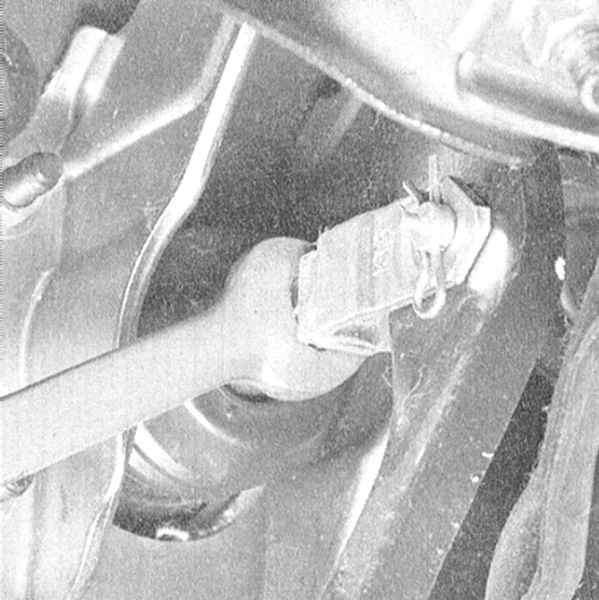

3. Ослабьте контргайку позади разрезного пальца толкателя вакуумного усилителя тормозов.

4. Вращением штока толкателя добейтесь требуемого результата.
5. Затяните контргайку.
6. Закончив регулировку, проверьте величину свободного хода педали.

1. Слегка прижмите педаль вниз и измерьте величину ее хода до момента возникновения сопротивления выжиманию. Сравните результат измерения с требованиями Спецификаций, в случае необходимости произведите соответствующую корректировку.

2. Ослабьте контргайку разрезного пальца толкателя вакуумного усилителя.
3. Вращением штока добейтесь требуемого результата.
4. Затяните контргайку.

1. При работающем двигателе полностью выжмите педаль ножного тормоза и измерьте расстояние от поверхности резиновой накладки ее колодки до пола.
2. Если высота положения выжатой педали оказывается ниже допустимого предела (см. Спецификации), проверьте тормозную систему на наличие признаков развития утечек или механических повреждений компонентов.
