1.7.22. Замена ламп

Перед заменой лампы убедитесь, что она выключена. Не прикасайтесь к колбе новой лампы голыми руками. Жир с кожи, оставшийся на стекле, после нагрева лампы испарится, его пары осядут на рефлекторе фары и сделают поверхность последнего тусклой.

Перегоревшие лампы должны заменяться новыми лампами только той же мощности и того же типа. Характеристики лампы указаны на ее цоколе.

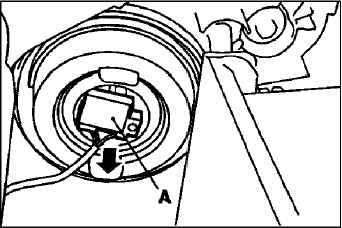

Разъедините соединение А.

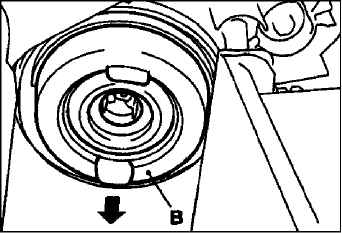

Снимите защитную крышку В.

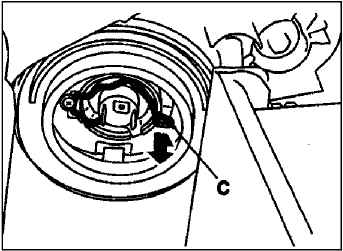

Отцепите пружину крепления лампы, и затем выньте лампу.

ВНИМАНИЕ Не прикасайтесь к колбе галогенной лампы голыми руками, грязными перчатками и т.п. Если поверхность колбы лампы грязная, то ее необходимо очистить спиртом, растворителем для краски и т.п., и установить только после того, как лампа высохнет.

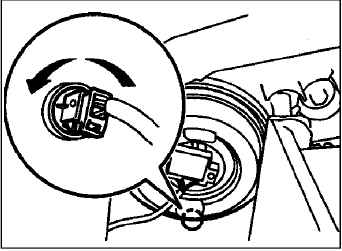

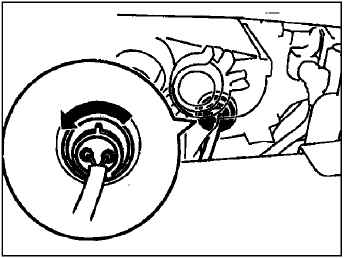

Снимите патрон в сборе с лампой, поворачивая его против часовой стрелки.

Вытяните лампу из патрона.

Снимите каждый патрон в сборе с лампой, поворачивая их против часовой стрелки. Вытяните лампу из патрона.

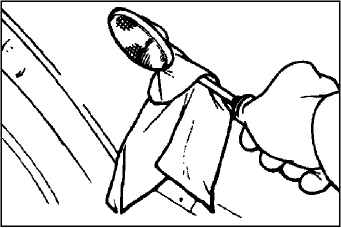

Чтобы снять лампы боковых указателей поворотов, вставьте жало отвертки под край рассеивателя и слегка отожмите его.

ПРИМЕЧАНИЕ Оберните наконечник отвертки тканью, чтобы не поцарапать рассеиватель и кузов.

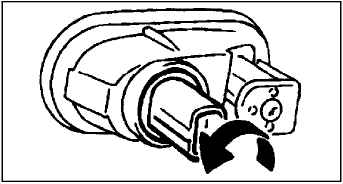

Снимите рассеиватель в сборе с лампой, повернув его против часовой стрелки. Затем выньте лампу.

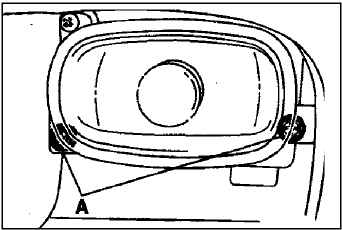

Выверните винты А крепления рассейвателя и снимите корпус лампы.

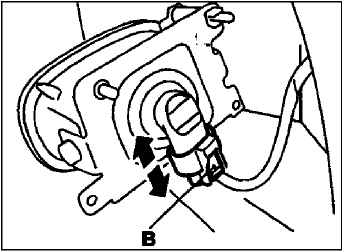

Нажмите на соединительный элемент В, чтобы отсоединить и снять противотуманную лампу.

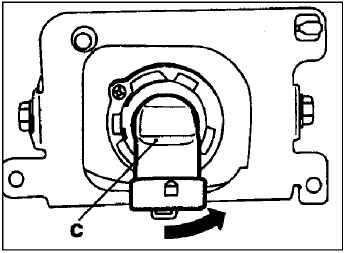

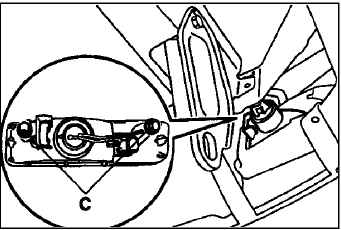

Снимите патрон и лампу в сборе С, вращая их против часовой стрелки.

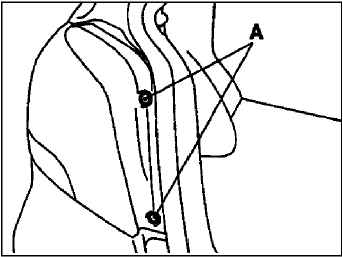

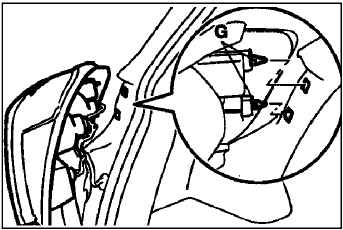

Выкрутите винты А крепления заднего фонаря с корпуса блока ламп.

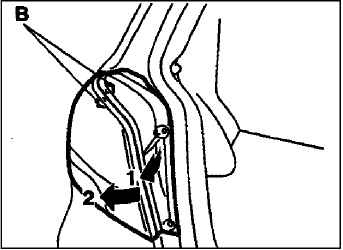

Сдвиньте блок ламп 1 по направлению к внешней стороне автомобиля и ослабьте крепления В.

Сдвиньте блок ламп в сторону задней части автомобиля 2 и снимите крепления В.

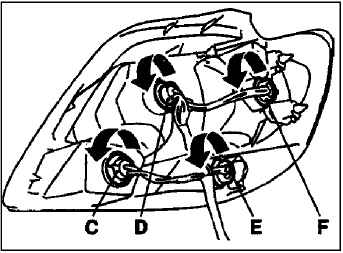

Снимите каждый патрон в сборе с лампой, поворачивая их против часовой стрелки. Вытяните лампу из патрона.

С – фонарь заднего хода.

D – стоп-сигнал.

Е – задний противотуманный фонарь.

F – задний габаритный огонь.

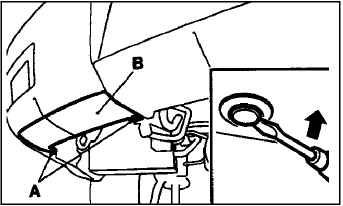

Открепите каждую из шпилек А. Для этого вставьте жало плоской отвертки в паз шпильки, и осторожно поддев шпильку, вытащите ее.

Снимите нижнюю крышку бампера В.

Выверните болты С.

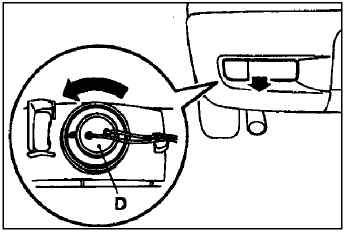

Снимите вместе патрон и лампу в сборе D, поворачивая их против часовой стрелки.

Вытяните лампу.

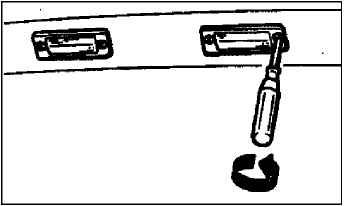

Выверните винты крепления рассеи-вателя фонаря и отсоедините рассе-иватель и патрон в сборе, поворачивая его против часовой стрелки.

Извлеките пампу, вытянув ее из патрона.

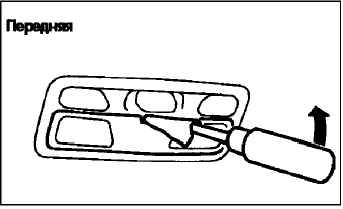

Вставьте жало плоской отвертки в паз фонаря и, осторожно поддев рассеиватель, снимите его. Выньте лампу из патрона.

ПРИМЕЧАНИЕ Чтобы не поцарапать рассеиватель, оберните жало отвертки кусочком ткани.

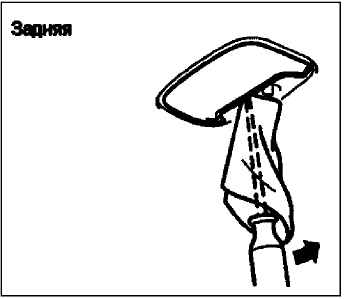

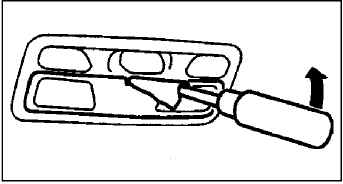

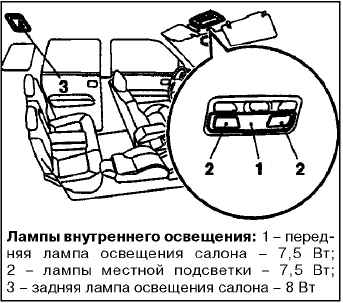

Вставьте отвертку в паз плафона, и, осторожно поддев рассеиватель, снимите его.

Выньте лампу из патрона.

ПРИМЕЧАНИЕ Чтобы не поцарапать рассеиватель, оберните жало отвертки кусочком ткани.
