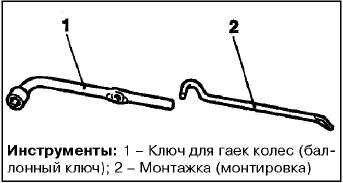

1.7.14. Инструменты и домкрат

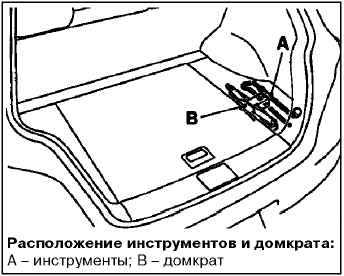

ПРИМЕЧАНИЕ Инструменты и домкрат находятся под полом багажного отделения.

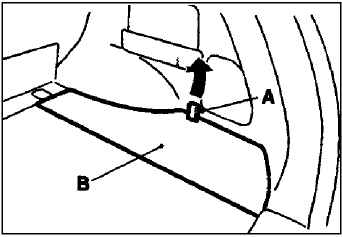

Потяните за ремешок А, чтобы снять правую часть пола багажного отделения.

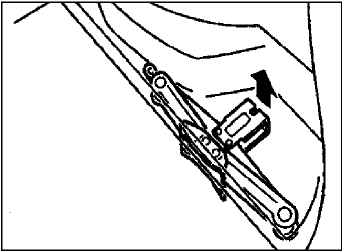

Извлеките домкрат.

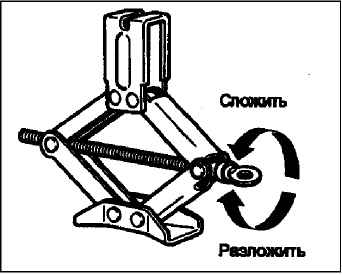

Сложите домкрат и уложите его на место хранения. Опустите пол багажного отделения на место.

Установите автомобиль на ровной и устойчивой поверхности.

Включите аварийную сигнализацию и поверните ключ зажигания в положение «LOCK» («Блокировка»).

Включите стояночный тормоз, убедитесь, что он надежно зафиксирован, и переместите рычаг переключения передач в нейтральное положение «М» («Нейтральное положение»).

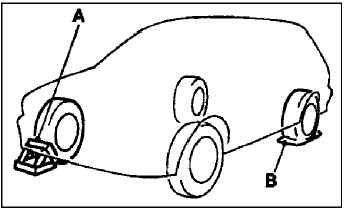

Подложите тормозной башмак или упорную колодку А под колесо, расположенное по диагонали напротив колеса В, которое должно быть заменено.

ВНИМАНИЕ Перед установкой домкрата убедитесь, что тормозной башмак или упорная колодка подложены под колесо. Если автомобиль сдвинется с места во время его поднятия, домкрат может выскочить из под кузова и это может привести к несчастному случаю.

ПРИМЕЧАНИЕ Тормозной башмак, изображенный на рисунке, не входит в комплектацию автомобиля. Рекомендуется приобрести его отдельно для использования при необходимости.

Если нет тормозного башмака, подложите под колесо камень или какой-либо подходящий по размеру предмет, который сможет удержать колесо на месте.

Установите домкрат под одной из точек упора С, показанных на рисунке. Используйте ближайшую к заменяемому колесу точку упора.

ВНИМАНИЕ Не устанавливайте домкрат ни в какие другие положения, кроме указанных в руководстве по эксплуатации. Если установить домкрат в неправильном положении, можно повредить кузов автомобиля, кроме того, возможно опрокидывание неправильно установленного домкрата, что может привести к травме. Не пользуйтесь домкратом на наклонной или неустойчивой (рыхлой) поверхности. Иначе домкрат может наклониться или утонуть в грунте, в результате чего автомобиль упадет. Всегда устанавливайте домкрат на плоской твердой поверхности. Перед установкой домкрата убедитесь, что под ним нет песка или (гальки) камней.

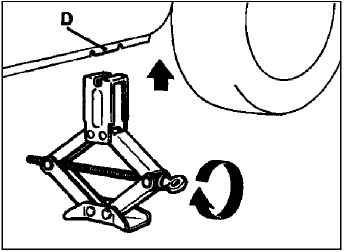

Вращая ось домкрата рукой, поднимайте его до тех пор, пока отбортовка порога D не войдет в прорезь башмака домкрата.

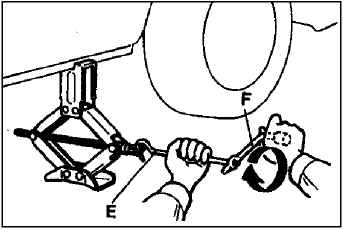

Вставьте монтажку Е в (баллонный ключ) F. Затем вставьте изогнутый конец монтажки в отверстие на серьге вала домкрата, как показано на рисунке. Медленно вращая ключ для гаек колес, поднимите автомобиль так, чтобы шина слегка оторвалась от земли.

ВНИМАНИЕ Поднимайте автомобиль так, чтобы шина лишь слегка оторвалась от земли. Выше поднимать автомобиль опасно. Никогда не находитесь под автомобилем, когда он поднят домкратом. Не допускается качать и толкать автомобиль, поднятый домкратом, а также оставлять его в данном положении дольше, чем это необходимо. Это опасно. Не заводите двигатель и не оставляйте его работающим, когда автомобиль поднят домкратом. В противном случае автомобиль может тронуться с места, а домкрат выскользнет из-под кузова. Нельзя поворачивать поддомкраченные колеса, в противном случае могут повернуться остальные, опирающиеся на грунт колеса, что приведет к соскакиванию автомобиля с домкрата. При поднятии автомобиля домкратом в нем никто не должен находится.
