4.1.10. Снятие и установка вентилятора системы охлаждения двигателя

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Опорожните систему охлаждения.

Во избежание получения ожогов, приступайте к выполнению перечисленных работ только после окончательного остывания системы! Не допускайте попадания антифриза на открытые участки тела и окрашенные поверхности автомобиля. Случайно попавшие брызги без промедления смывайте обильным количеством воды. Помните, что антифриз является в высшей степени токсичной жидкостью и попадание его внутрь организма даже в небольших количествах чревато самыми серьезными последствиями (вплоть до летального исхода). Никогда не оставляйте антифриз хранящимся в неплотно закрытой таре и без промедления собирайте пролитую на пол охлаждающую жидкость. Помните, что сладковатый запах антифриза может привлечь к себе внимание детей и животных. О способах утилизациях отработанной охлаждающей жидкости проконсультируйтесь на любой станции автосервиса. Во многих регионах мира обустроены специальные пункты по приему различного рода отработок. Ни в коем случае не сливайте старую охлаждающую жидкость в канализацию и на землю!

3. Отсоедините переливную трубку и верхний радиаторный шланг.
4. На моделях с АТ отсоедините линии охлаждения ATF (сразу же закупорьте открытые концы шлангов и штуцеров).
5. Отсоедините электропроводку от вентилятора системы охлаждения двигателя.

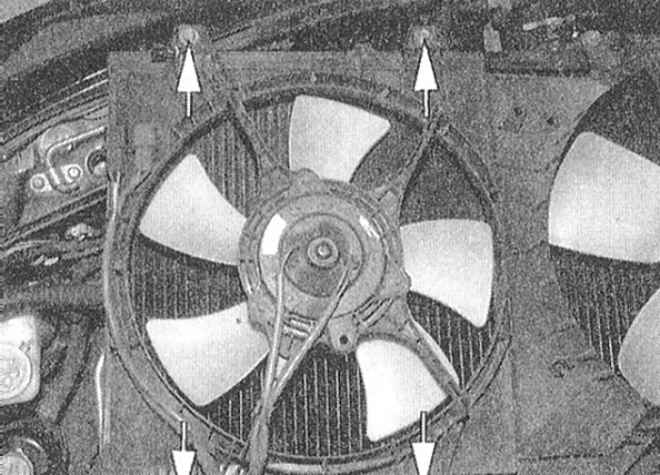

6. Выверните крепежные болты и снимите с автомобиля вентилятор в сборе с защитным кожухом.

7. Отпустите гайку крепления крыльчатки и снимите последнюю с вала приводного мотора.
8. Выверните крепежные винты и снимите электромотор с кожуха сборки.

1. Установите электромотор на кожух сборки, вверните и затяните крепежные болты.
2. Далее действуйте в порядке, обратном порядку демонтажа компонентов.
3. В заключение залейте в систему охлаждения необходимое количество свежей смеси (см. Главу Настройки и текущее обслуживание), подсоедините отрицательный провод к батарее и проверьте исправность функционирования вентилятора(ов).

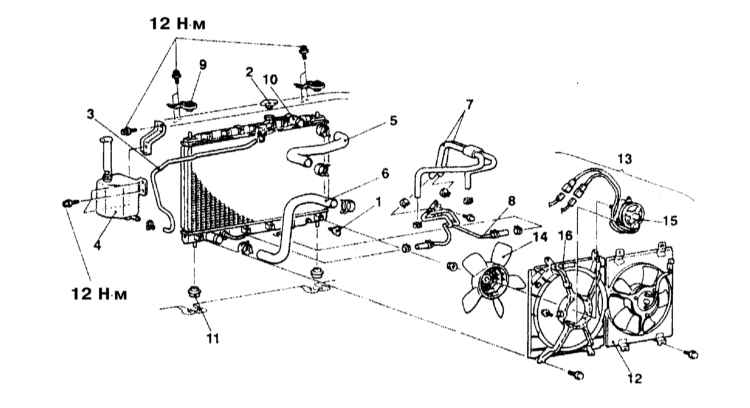

1. Детали установки вентиляторной сборки на моделях Diamante представлены на иллюстрации.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Опорожните систему охлаждения.

Во избежание получения ожогов, приступайте к выполнению перечисленных работ только после окончательного остывания системы! Не допускайте попадания антифриза на открытые участки тела и окрашенные поверхности автомобиля. Случайно попавшие брызги без промедления смывайте обильным количеством воды. Помните, что антифриз является в высшей степени токсичной жидкостью и попадание его внутрь организма даже в небольших количествах чревато самыми серьезными последствиями (вплоть до летального исхода). Никогда не оставляйте антифриз хранящимся в неплотно закрытой таре и без промедления собирайте пролитую на пол охлаждающую жидкость. Помните, что сладковатый запах антифриза может привлечь к себе внимание детей и животных. О способах утилизациях отработанной охлаждающей жидкости проконсультируйтесь на любой станции автосервиса. Во многих регионах мира обустроены специальные пункты по приему различного рода отработок. Ни в коем случае не сливайте старую охлаждающую жидкость в канализацию и на землю!

4. Отсоедините электропроводку от вентилятора и радиаторного датчика.

Обычно электрические разъемы данных компонентов имеют герметичное исполнение, - постарайтесь не повредить детали конструкции сборки.

5. Отсоедините от радиатора верхний шланг и снимите расширительный бачок.

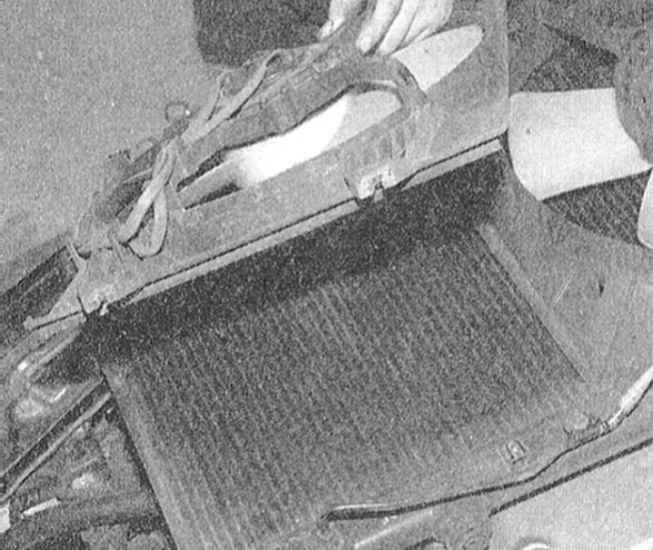

6. Выверните крепежные винты и снимите вентиляторную сборку.

На данных моделях предусмотрена возможность снятия вентиляторов системы охлаждения и кондиционирования воздуха по отдельности.

7. В случае необходимости демонтируйте крыльчатку и приводной электромотор.

1. Установка производится в порядке, обратном порядку демонтажа компонентов.
2. В заключение залейте в систему охлаждения необходимое количество свежей смеси (см. Главу Настройки и текущее обслуживание), подсоедините отрицательный провод к батарее и проверьте исправность функционирования вентилятора(ов).
