6.4.8. Снятие и установка клапана EGR

Бензиновые модели

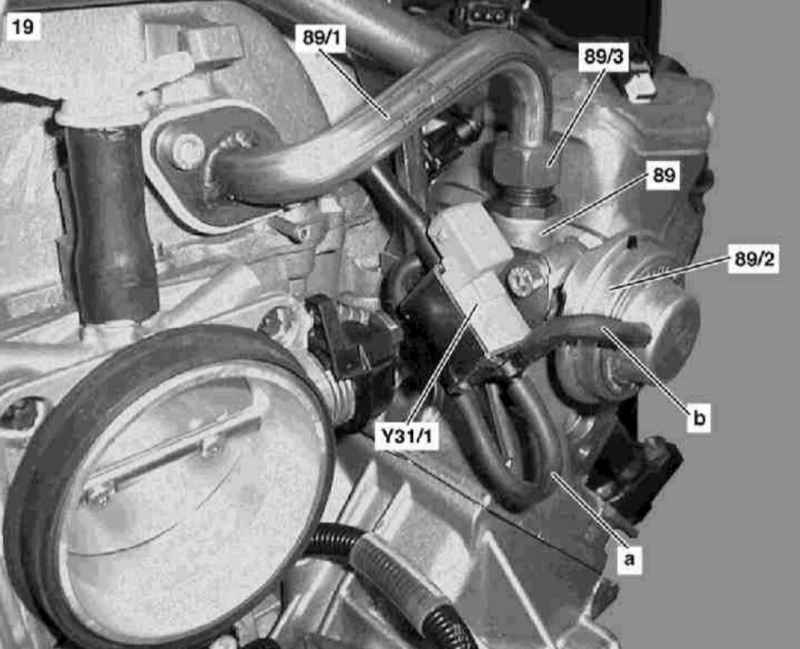

Детали установки клапана EGR на бензиновых моделях


19 — Впускной трубопровод 89 — Клапан EGR 89/1 — Трубка EGR 89/2 — Вакуумный блок управления 89/3 — Штуцерная гайка	а — Разрежение от впускного трубопровода b — Разрежение контролируемой глубины от трансдюсера системы рециркуляции к клапану EGR Y31/1 — Вакуумный трансдюсер EGR

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите крышку силового агрегата/воздухоочиститель (см. Раздел Снятие и установка компонентов впускного воздушного тракта).
Снимите впускной воздуховод в сборе с датчиком MAF (см. Раздел Снятие и установка компонентов впускного воздушного тракта).
Отдайте штуцерную гайку (89/3) на клапане EGR (89).
Отсоедините трубку EGR (89/1) от впускного трубопровода (19) и головки цилиндров.
Отсоедините электропроводку от трансдюсера EGR (Y31/1).
Снимите клапан EGR (89).
Установка производится в обратном порядке, - во избежание заклинивания рычага привода дроссельной заслонки, проследите за правильностью прокладки вакуумной трубка, идущей от трансдюсера EGR (Y31/1).
