6.4.6. Снятие и установка клапана продувки угольного адсорбера (EVAP)

Бензиновые модели

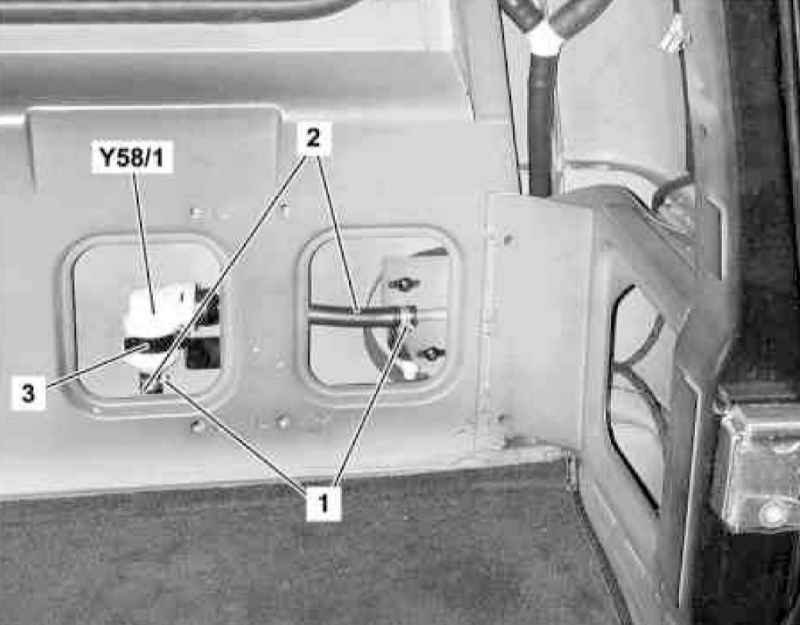

Детали установки клапана продувки угольного адсорбера (бензиновые модели)

1 — Хомуты
2 — Шланги
3 — Кронштейн

Y58/1 — Клапан продувки адсорбера

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите панель боковой отделки справа в задней части салона (см. Главу Кузов).
  2. Отпустите крепежные хомуты (1) и отсоедините шланги (2).
  3. Потянув, высвободите клапан продувки адсорбера (Y58/1) из опорного кронштейна (3).
  4. Установка производится в обратном порядке.
