6.4.10. Снятие и установка позиционеров EGR

Модели 463.333 (М628)

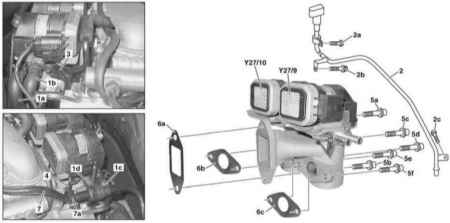

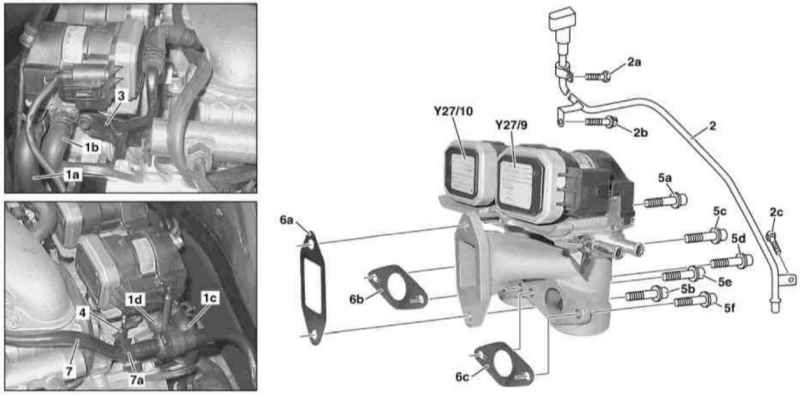

Детали установки позиционеров EGR на моделях 463.333 (М628)

1а-1d — Шланги охладительного тракта
2 — Наливная горловина ATF
2а-2с, 5а-5f — Болты
3, 4 — Кронштейны
6а-6с — Уплотнительные прокладки

7 — Пневматическая линия
7а — Хомуты
Y27/9 — Левый позиционер EGR
Y27/10 — Правый позиционер EGR

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
  2. Снимите воздухоочиститель (см. Раздел Обслуживание компонентов впускного воздушного тракта).
  3. Снимите левый и правый воздухозаборники с датчиками MAF (см. Раздел Обслуживание компонентов впускного воздушного тракта).
  4. Отсоедините электропроводку от позиционеров EGR (Y27/9 и Y27/10).
  5. Снимите центральную секцию брызгозащитного экрана.
  6. Отсоедините от позиционеров EGR шланги охладительного тракта (1а-1d).
  7. Выверните болты (2а, 2b и 2с) и отведите в сторону наливную горловину ATF (2), - не извлекайте щуп.
  8. Снимите кронштейны (3 и 4), приболченные к позиционеру EGR и воздухораспределителю.
  9. Отпустите хомут (7а) крепления пневматической линии (7).
  10. Выверните болты (5а-5f) и снимите позиционер (Y27/9 и Y27/10).
  11. Установка производится в обратном порядке. Не забывайте заменять уплотнительные элементы.
