6.4.5. Снятие и установка воздушного насоса

Бензиновые модели

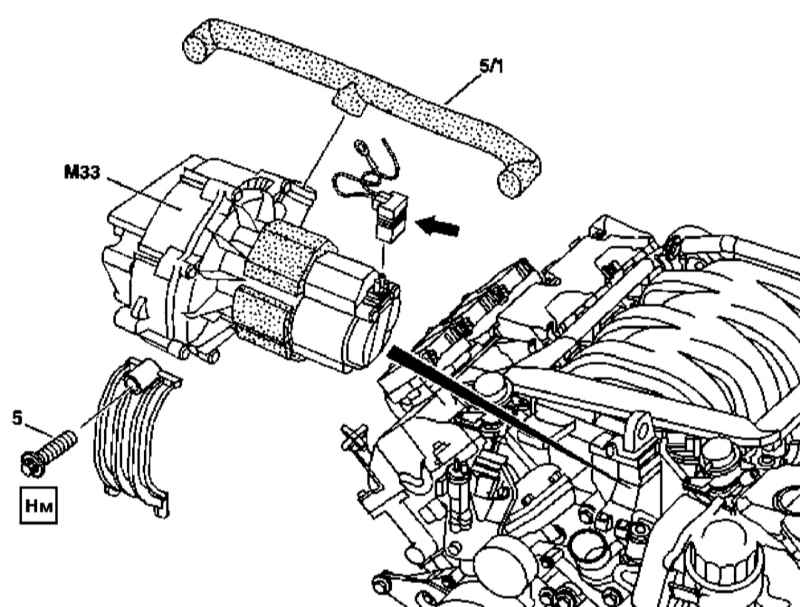

Детали установки воздушного насоса на бензиновых моделях

5 — Болт
5/1 — Воздушный шланг

М33 — Электрический воздушный насос
Стрелка — Контактный разъем электропроводки

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панель отделки крышки головки цилиндров/воздухоочиститель (см. Раздел Снятие и установка компонентов впускного воздушного тракта).

На моделях 463.246 (G55 AMG) снимите маслопроводы жидкостного теплообменника масляного фильтра.

Выверните крепежный болт (5), отсоедините воздушный шланг (5/1) и электропроводку (стрелка).

Снимите сборку воздушного насоса (М33).

Установка производится в обратном порядке.
