6.4.7. Снятие и установка угольного адсорбера (EVAP)

Бензиновые модели

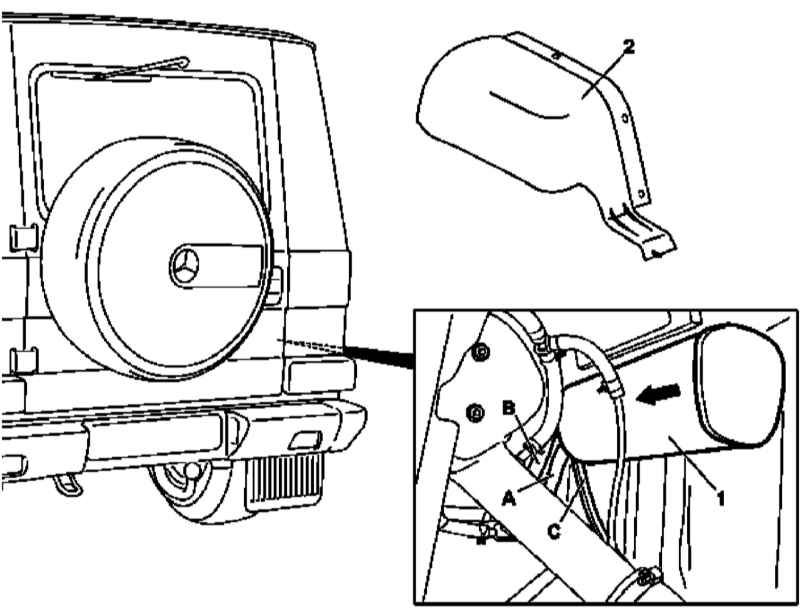

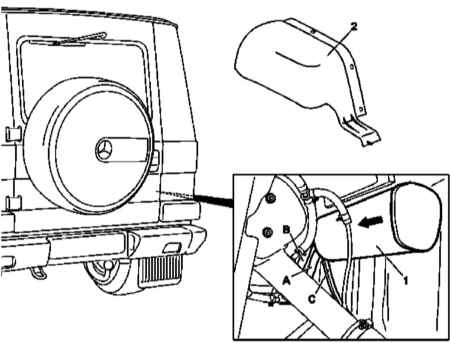

Детали установки угольного адсорбера системы EVAP (бензиновые модели)

1 — Угольный адсорбер
2 — Локер защиты колесной арки
А — Компенсационное отверстие

В — Линия к компенсационному клапану
С — Линия к регенерационному клапану

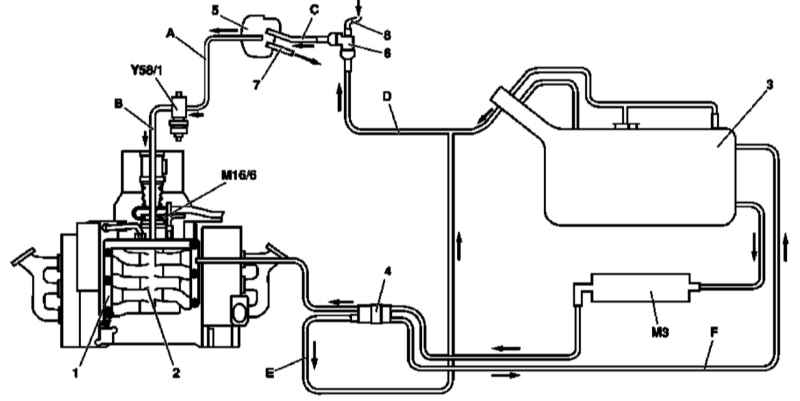

Схема подключения угольного адсорбера

1 — Распределитель топлива
2 — Впускной трубопровод
3 — Топливный бак
4 — Топливный фильтр
5 — Угольный адсорбер
6 — Компенсационный клапан
7 — Компенсационная линия
8 — Вентиляционная линия
М16/6 — Активатор привода дроссельной заслонки
М3 — Топливный насос

Y58/1 — Клапан продувки адсорбера
А — Линия: адсорбер —› клапан продувки
В — Линия: клапан продувки —› впускной трубопровод
С — Линия: компенсационный клапан —› адсорбер
D — Линия: топливный бак —› компенсационный клапан
Е — Линия: топливный фильтр —› дегазация бака
F — Линия: Линия возврата топлива

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите локер (2) защиты арки правого заднего колеса (см. Главу Кузов).
  2. Сдвинув в указанном на иллюстрации стрелкой направлении, снимите адсорбер (1).
  3. Отсоедините от адсорбера (1) линии (А, В и С).
  4. Установка производится в обратном порядке.
