6.3.9. Снятие и установка топливного насоса высокого давления (ТНВД)

Модели 463.323 (М612)

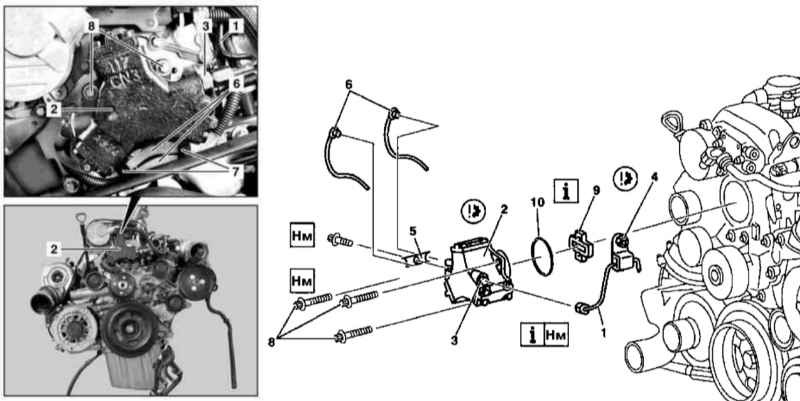

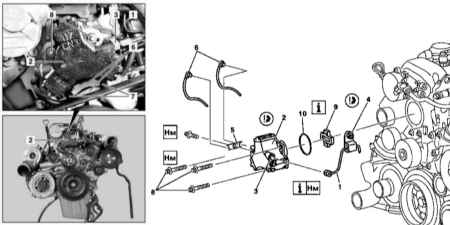

Детали установки ТНВД (М612)

1 — Напорная линия 2 — ТНВД 3 — Резьбовой штуцер 4, 5 — Кронштейны 6 — Линия возврата топлива	7 — Хомуты 8 — Болты 9 — Приводной элемент 10 — Уплотнительное кольцо

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панели отделки крышки головки цилиндров. Снимите ремень привода вспомогательных агрегатов (см. Главу Двигатель). Отболтите от ТНВД (2) напорную линию (1), - не ослабляйте резьбовой штуцер (3), который следует удерживать от проворачивания вторым ключом. Отсоедините от такелажной проушины силового агрегата кронштейн (4). Снимите с насосной сборки (2) кронштейн (5). Отпустите крепежные хомуты (7) и отведите в сторону линии возврата топлива (6). Отсоедините возвратную линию (6) от ТНВД (2), - приготовьтесь к сбору проливаемого топлива. Уплотнительное кольцо подлежит замене в обязательном порядке. Выверните болты (8) и снимите сборку ТНВД (2). ТНВД разборке не подлежит! В случае необходимости с него может быть снят приводной элемент (9) (приготовьте сменное уплотнительное кольцо (10). Установка производится в обратном порядке. Не забывайте заменять уплотнительные элементы, проследите за соблюдением чистоты сопрягаемых поверхностей и правильностью посадки приводного элемента (9). Изношенный приводной элемент (9) заменяется в комплекте с промежуточной звездочкой привода ТНВД. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).

Модели 463.333 (М628)

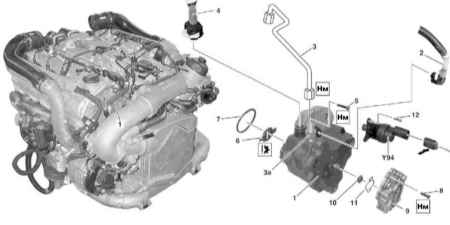

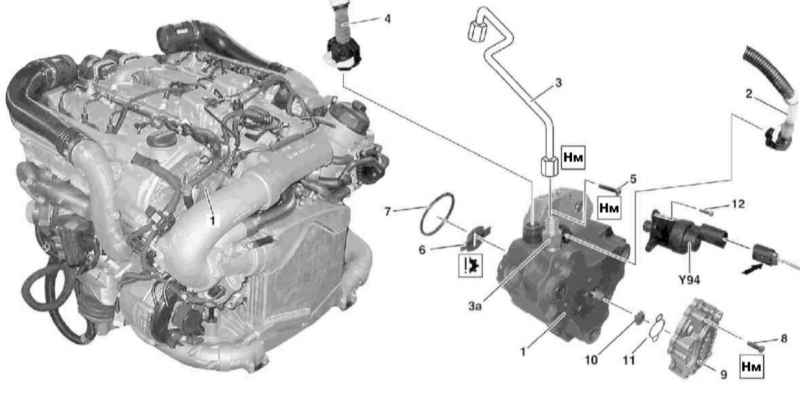

Детали установки ТНВД двигателя М628 (1 из 2)

1 — ТНВД 2 — Линия подачи топлива 3 — Напорная линия ТНВД 3а — Резьбовой штуцер 4 — Линия возврата топлива 5 — Болт 6 — Плавающая муфта опережения угла впрыска	7 — Уплотнительное кольцо 8 — Болт 9 — Предварительный топливный насос 10 — Приводной элемент 11 — Уплотнительное кольцо 12 — Болт Y94 — Клапан контроля качества смеси

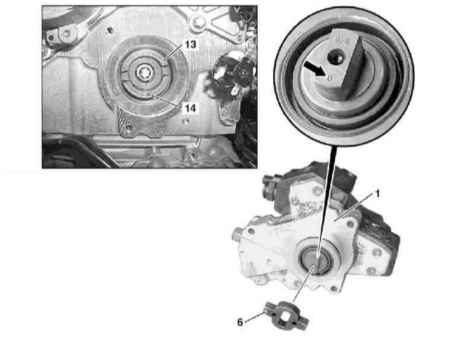

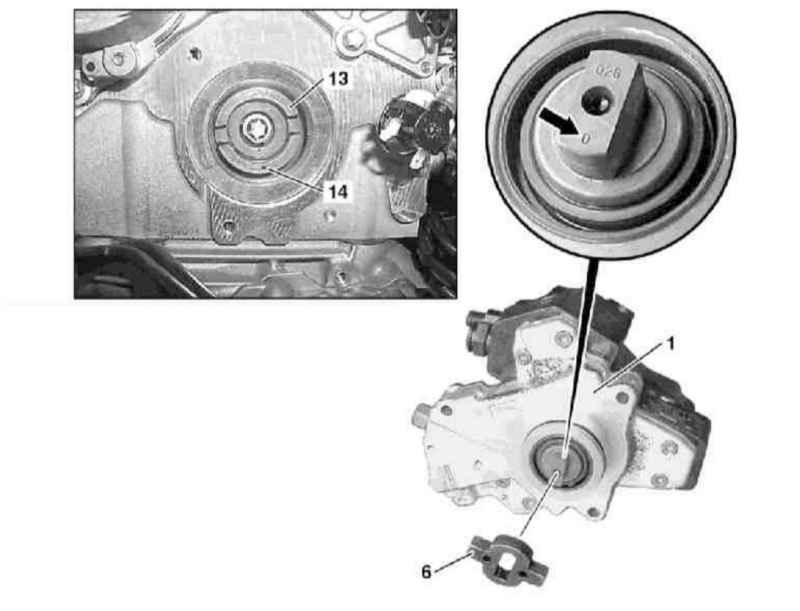

Детали установки ТНВД двигателя М628 (2 из 2)

1 — ТНВД 6 — Плавающая муфта опережения угла впрыска	13 — Промежуточная звездочка привода ТНВД с центробежным корректором 14 — Гнездо

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите воздухоочиститель и активатор привода дроссельной заслонки с верхними воздуховодами (см. Раздел Обслуживание компонентов впускного воздушного тракта). Отболтите от ТНВД (1) напорную линию (3) и линию возврата топлива (4), - приготовьте сменные уплотнительные элементы (конус и кольцо). Резьбовой штуцер (3а) следует удерживать от проворачивания при помощи второго ключа. Отсоедините коммуникационную линию (стрелка) от клапана контроля количества смеси (Y94). Выверните болты (5) и снимите сборку ТНВД (1). Не вскрывайте сборку ТНВД, - в случае необходимости снимите плавающую муфту (6)! Оцените степень износа муфты (6), в случае необходимости произведите ее замену (в сборе с промежуточной шестерней ТНВД и центробежным корректором (13)). Установка производится в обратном порядке, - проследите, чтобы при установке ТНВД гнездо (14) промежуточной звездочки было развернуто в том же направлении, что и нулевая метка (стрелка). Не забудьте заменить уплотнительный элемент натяжителя. Не забывайте заменять все уплотнительные элементы, проследите за соблюдением чистоты сопрягаемых поверхностей. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
