6.3.7. Удаление воздуха из контура низкого давления топливного тракта

На примере двигателя М612

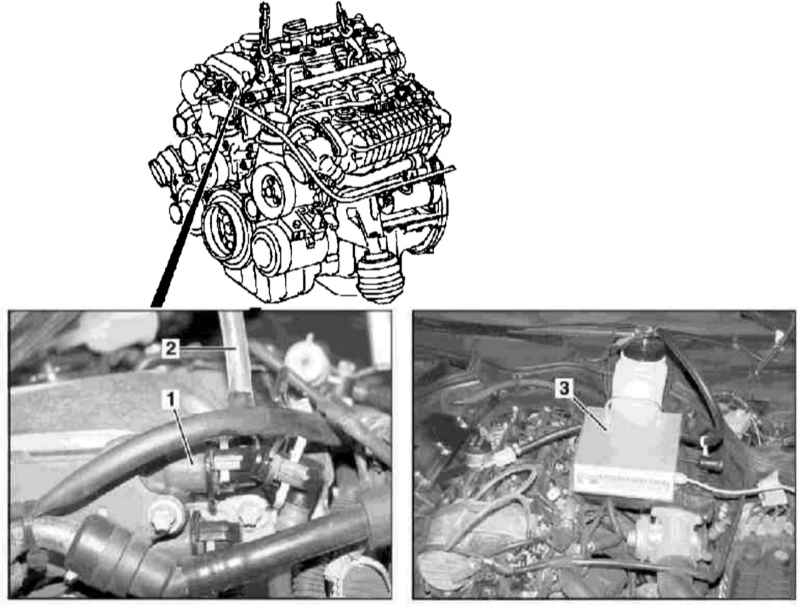

Удаление воздуха из контура низкого давления топливного тракта (на примере двигателя М612)

1 — Штуцер возвратной топливной линии
2 — Вентиляционный шланг

3 — Вентилирующий насос

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панели отделки крышки головки цилиндров.

Отсоедините от штуцера (1) линию возврата топлива.

Подсоедините к освободившемуся штуцеру (1) вентиляционный шланг (2).

Подключите к гнезду прикуривателя вентилирующий насос (3).

Выполняйте процедуру проветривания до тех пор, пока топливо в выпускном потоке не перестанет пузыриться.

Отключите насос (3) и восстановите исходное подсоединение коммуникационных линий.

Установка снятых компонентов производится в порядке, обратном порядку их демонтажа.
