6.3.11. Снятие и установка датчика давления в топливной магистрали

Модели 463.323 (М612)

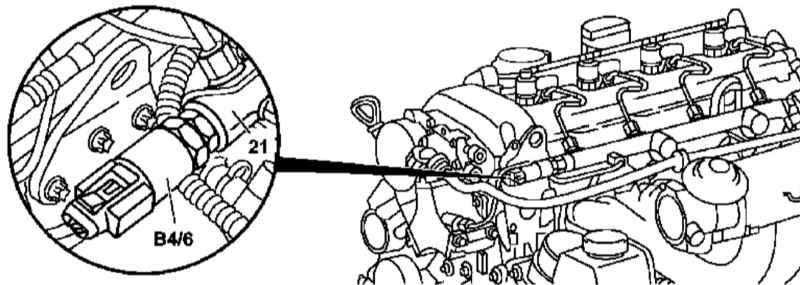

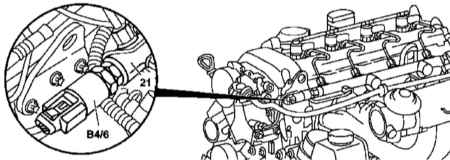

Детали установки датчика давления в топливной распределительной магистрали (М612)

21 — Магистраль

В4/6 — Датчик давления топлива

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панели отделки крышки головки цилиндров.

Отсоедините электропроводку и снимите датчик давления (В4/6), вторым ключом удерживайте штуцер на магистрали (21).

Установка производится в обратном порядке. В заключение очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).

Модели 463.333 (М628)

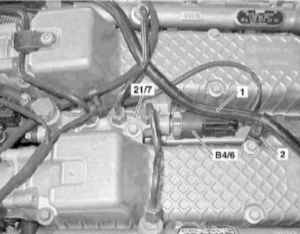

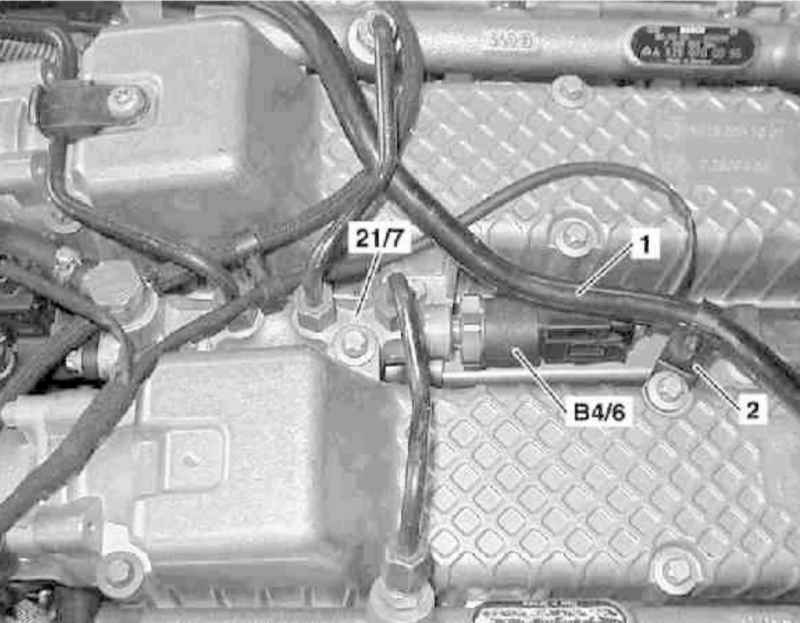

Детали установки датчика давления в топливной распределительной магистрали (М628)


1 — Вакуумная линия 2 — Опорный кронштейн	21/7 — Клапанный блок В4/6 — Датчик давления топлива

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите воздухоочиститель (см. Раздел Обслуживание компонентов впускного воздушного тракта).
Высвободите из опорного кронштейна (2) и отведите в сторону вакуумную линию (1).
Отсоедините электропроводку и снимите датчик давления (В4/6).
Установка производится в обратном порядке. В заключение очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
