6.3.14. Снятие и установка охладителя топлива

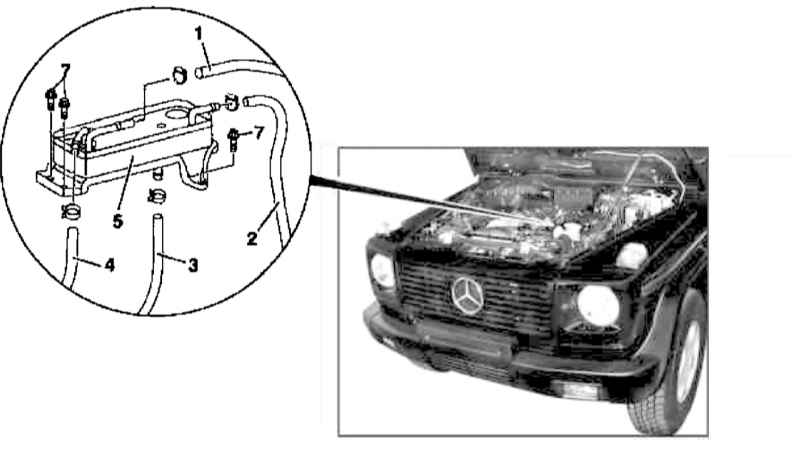

Детали установки охладителя топлива на моделях 463.323 (М612)


1 — Шланг подачи топлива 2 — Шланг отвода топлива 3 — Шланг подачи охлаждающей жидкости	4 — Шланг отвода охлаждающей жидкости 5 — Охладитель топлива 7 — Крепежные болты

ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте капот и зафиксируйте его в вертикальном положении.
Снимите панели отделки крышки головки цилиндров.
Слейте охлаждающую жидкость из радиатора.
Отсоедините и закупорьте заглушкой шланг подачи топлива (1) к охладителю (5).
Отсоедините от охладителя и сразу же закупорьте шланг отвода топлива (2).
Пережмите и отсоедините шланги отвода топлива (2) и охлаждающей жидкости (4).
Выверните крепежные болты (7) и снимите сборку охладителя топлива (5), отсоединив от нее шланг подачи охлаждающей жидкости (3).
Установка производится в обратном порядке.
В заключение запустите двигатель и проверьте на наличие признаков развития утечек компоненты систем питания и охлаждения двигателя.
