6.3.12. Снятие и установка клапана-регулятора давления топлива

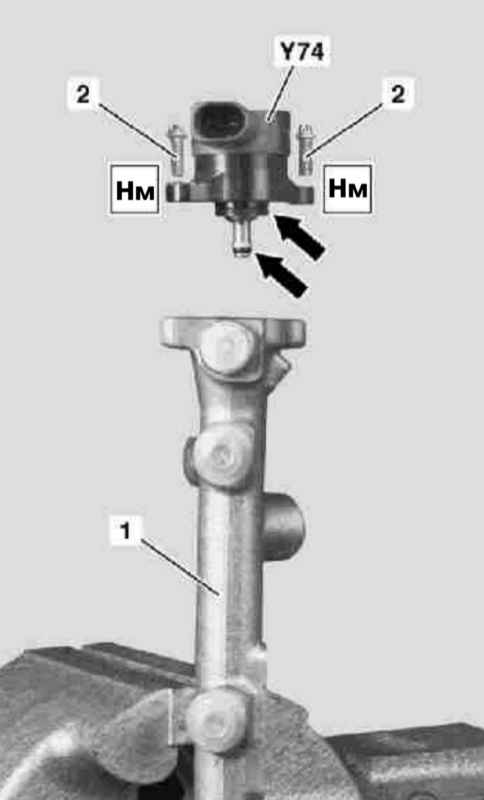

Детали установки клапана-регулятора давления на дизельных моделях (М612/628)


1 — Топливная магистраль (М612)/клапанная сборка (М628) 2 — Болты (TORX)	Y74 — Клапан-регулятор давления топлива

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях с двигателем М612 снимите топливную магистраль (см. Раздел Снятие и установка топливной распределительной магистрали и форсунок), на моделях с двигателем М628 снимите клапанный блок (см. Раздел Снятие и установка клапанной сборки).

Клапан-регулятор разумнее всего заменять в сборе с топливной магистралью/клапанным блоком.

В случае необходимости клапан-регулятор давления (Y74) может быть снят с зажатой в тиски с мягкими губками магистрали/клапанной сборки путем выворачивания крепежных болтов (2).
Установка производится в обратном порядке, - не забывайте заменять уплотнительные элементы.
В заключение запустите двигатель и проверьте компоненты системы питания на наличие признаков развития утечек.
