6.3.15. Снятие и установка низкотемпературного охладителя

Модели 463.323 (М612)

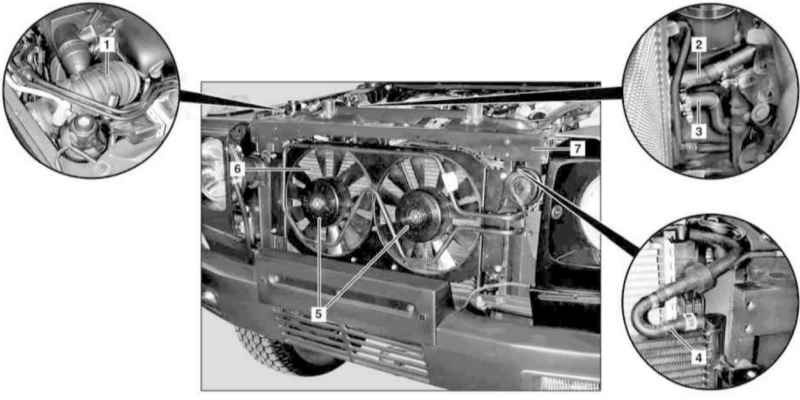

Детали установки низкотемпературного охладителя (463.323)

1 — Воздухозаборник 2, 3 — Линии охладительного тракта 4 — Переливной шланг	5 — Вспомогательный вентилятор 6 — Низкотемпературный охладитель 7 — Верхняя поперечная балка передка

ПОРЯДОК ВЫПОЛНЕНИЯ

Поддомкратьте автомобиль и установите его на подпорки. Снимите защиту картера. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание). Снимите решетку радиатора (см. Главу Кузов). Снимите воздухозаборник (1). Снимите верхнюю поперечную балку передка (7) в сборе с защелкой замка капота и тросом привода ее отпускания (см. Главу Кузов). Отсоедините линии охладительного тракта (2 и 3) и переливной шланг (4). Снимите вспомогательную вентиляторную сборку (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха). Подав сначала вперед, затем вверх, снимите сборку низкотемпературного охладителя (6). Установка производится в обратном порядке. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).

Модели 463.333 (М628)

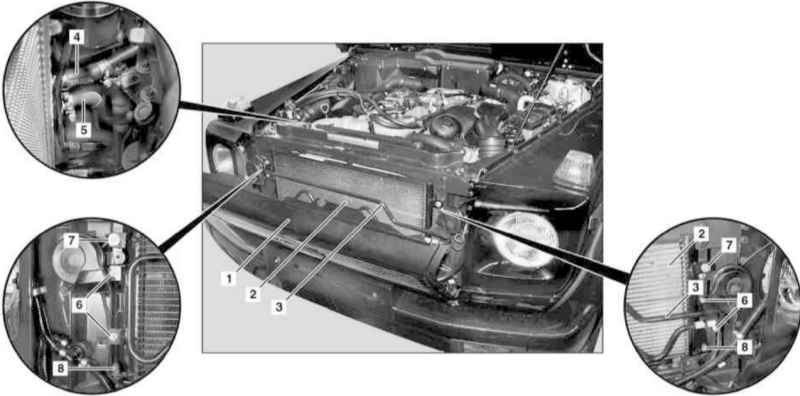

Детали установки низкотемпературного охладителя (463.333)

1 — Решетка радиатора 2 — Низкотемпературный охладитель 3, 4, 5 — Линии охладительного тракта	6, 7 — Гайки 8 — Резиновые опоры

ПОРЯДОК ВЫПОЛНЕНИЯ

Поддомкратьте автомобиль и установите его на подпорки. Снимите защиту картера. Снимите кожух вентиляторной сборки. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание). Отсоедините шланги охладительного тракта (4 и 5) и отпустите штуцерный разъем линии (3). Отдайте гайки (7) и снимите сборку низкотемпературного охладителя (2). Установка производится в обратном порядке. В заключение проверьте компоненты системы охлаждения на наличие признаков развития утечек.
