5.2.16. Снятие и установка конденсатора системы К/В
|
Все уплотнительные элементы подлежат замене в обязательном порядке!
|
Бензиновые модели

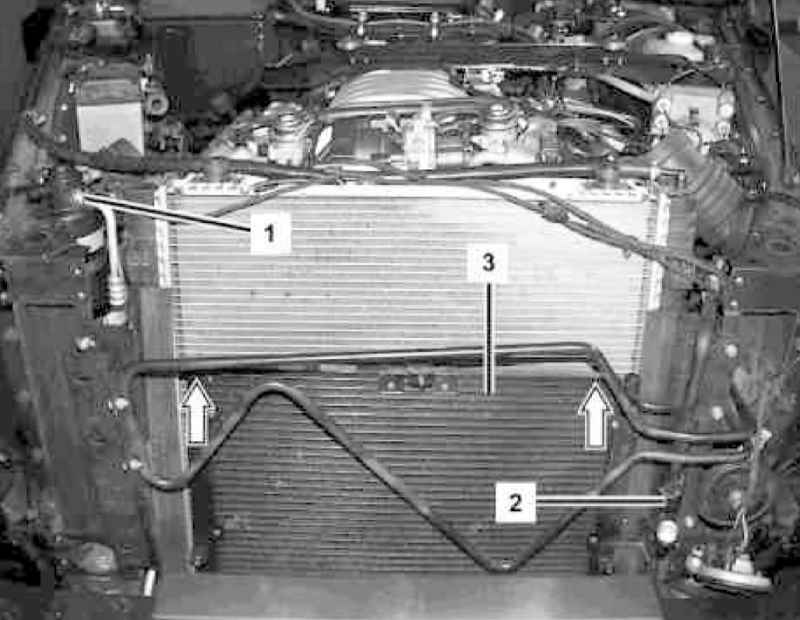

Детали установки конденсатора К/В на бензиновых моделях (с кодом Н02)
|
|
- Снимите вспомогательную вентиляторную сборку (см. Раздел Снятие и установка вспомогательной вентиляторной сборки).
- В условиях специализированной СТО произведите разрядку системы К/В.
- Отсоедините рефрижераторные линии от ресивера-осушителя (1) и конденсатора (2), - приготовьте сменные уплотнительные кольца.
- Потянув в указанном на снимке стрелкой направлении, снимите конденсатор (3), - постарайтесь не повредить пластины теплообменника.
- Установка производится в обратном порядке.
- В заключение запустите двигатель на холостые обороты и приблизительно на 4 минуты включите кондиционер на максимальную хладопроизводительность, - температура воздуха, подаваемого в салон через дефлекторы центрального воздуховода панели приборов, не должна опуститься ниже значения +5°С.
- Удостоверьтесь в отсутствии признаков развития утечек из тракта системы К/В, проверьте исправность функционирования системы.
|
|
Дизельные модели

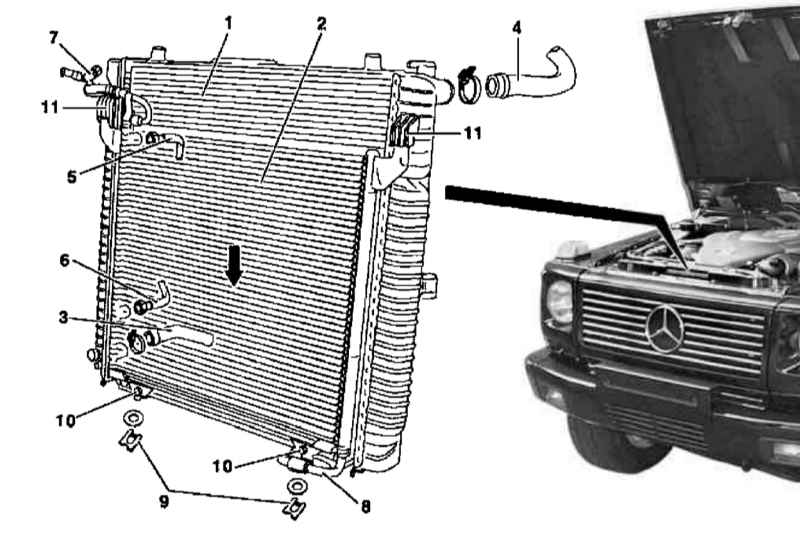

Детали установки конденсатора К/В на дизельных моделях (М628)
|
|
- Конденсатор (2) снимается в сборе с радиатором системы охлаждения (1), - см. Раздел Снятие и установка радиатора системы охлаждения.
- В случае необходимости выверните болты (10) и, потянув в указанном на снимке стрелкой направлении, высвободите конденсатор (2) из крепежных элементов (11), - постарайтесь не повредить пластины теплообменников.
- Установка производится в обратном порядке.
- В заключение проверьте тракты систем охлаждения и кондиционирования воздуха на наличие признаков развития утечек, удостоверьтесь в исправности функционирования К/В.
|
|
|
