5.2.4. Снятие и установка вентилятора отопителя / кондиционера воздуха и его модуля управления

Вентиляторная сборка

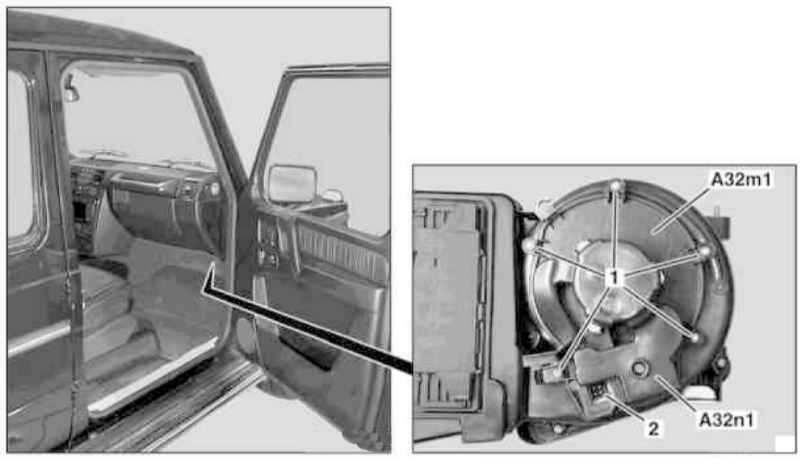

Детали установки вентилятора отопителя/кондиционера воздуха

1 — Крепежные винты
2 — Соединительный разъем электропроводки контроллера вентилятора (A32n1)

A32m1 — Электромотор привода вентилятора
A32n1 — Электронный модуль (контроллер) управления функционированием вентилятора

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите крышку справа под панелью приборов.
  2. Отсоедините электропроводку от контроллера вентилятора (A32n1).
  3. Выверните крепежные винты (1) и снимите вентилятор (A32m1) в сборе с контроллером (A32n1).
  4. Установка производится в обратном порядке.

Модуль управления

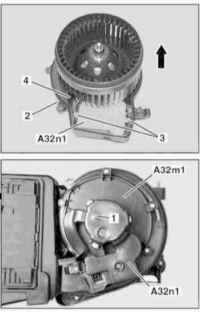

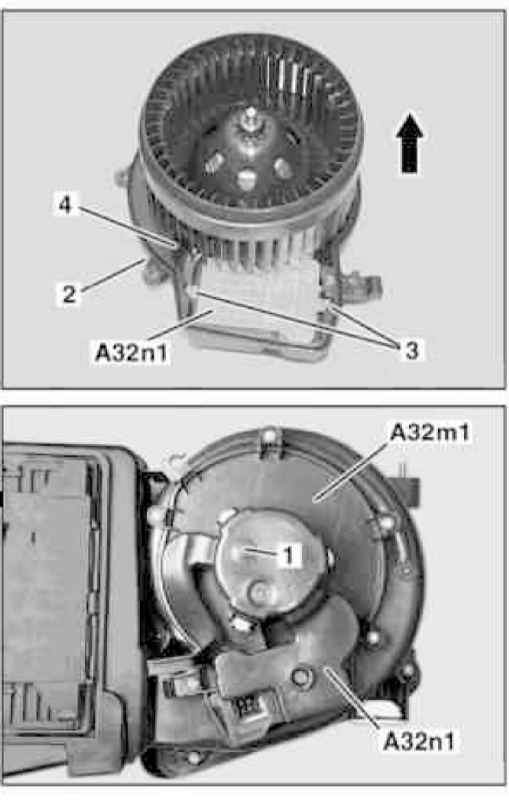

Детали установки электронного модуля управления функционированием вентилятора отопителя

1 — Разъем электропроводки
2 — Кожух
3 — Винты
4 — Соединительный разъем электропроводки приводного мотора вентилятора (A32m1)
A32m1 — Электромотор привода вентилятора
A32n1 — Контроллер вентилятора


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите вентиляторную сборку (см. выше).
  2. Рассоедините контактный разъем (1) и выверните расположенный под ним винт.
  3. Потянув в указанном стрелками направлении, извлеките сборку электромотора (A32m1) из кожуха (2).
  4. Выверните крепежные винты (3) и снимите контроллер (A32n1).
  5. Отсоедините электропроводку модуля от электромотора (4).
  6. Установка производится в обратном порядке.
