5.2.13. Снятие и установка электромотора привода смесительной заслонки

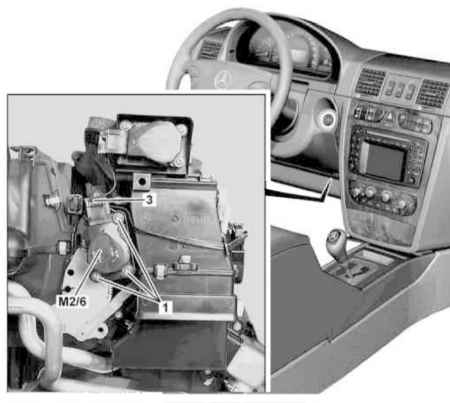

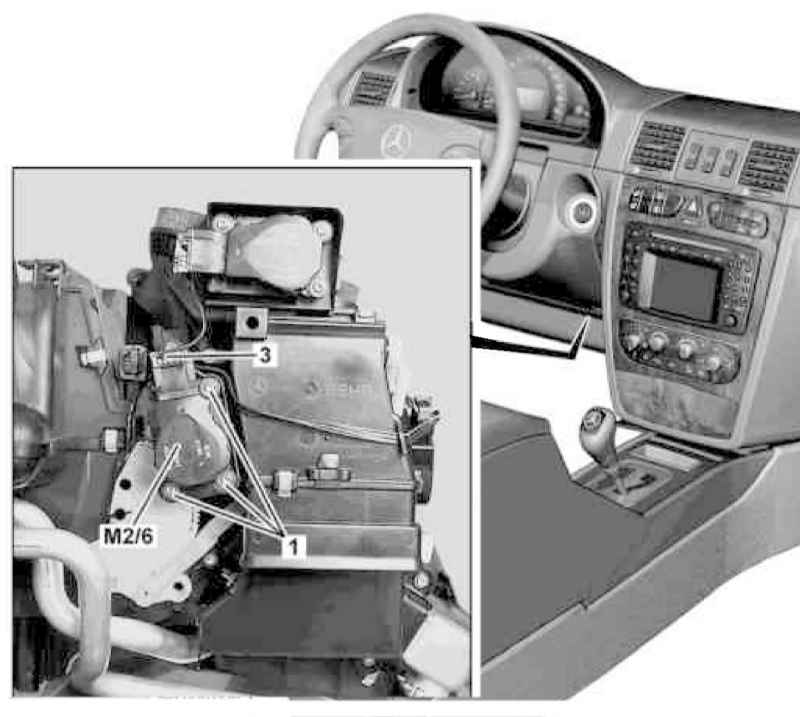

Детали установки электромотора (М2/6) привода левой смесительной заслонки

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи.

Снимите крышку слева под панелью приборов (см. Главу Кузов).

Выверните крепежные винты (1), рассоедините разъем (3) электропроводки и снимите сборку электромотора (М2/6).

Установка производится в обратном порядке.

В заключение следует произвести нормализацию электромотора (М2/6) с применением считывателя STAR DIAGNOSIS, - обратитесь за помощью на СТО Mercedes-Benz.

Не забудьте также произвести очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).

Удостоверьтесь в исправности функционирования системы К/В.
