5.2.18. Снятие и установка ресивера-осушителя

Все уплотнительные элементы подлежат замене в обязательном порядке!

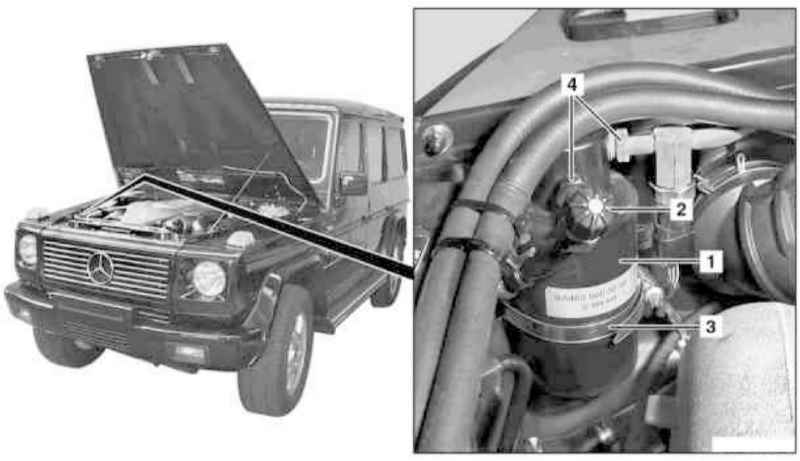

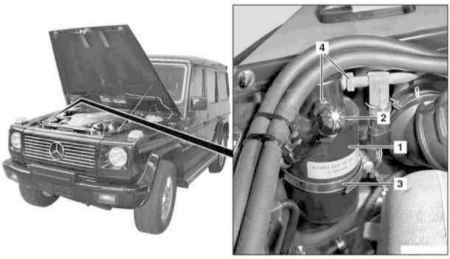

Детали установки ресивера-осушителя К/В

1 — Ресивер-осушитель
2 — Сервисный клапан линии высокого напора

3 — Крепежный хомут
4 — Напорные линии

ПОРЯДОК ВЫПОЛНЕНИЯ

В условиях специализированной СТО произведите разрядку системы К/В.

Отсоедините от ресивера-осушителя (1) и отведите в сторону напорные линии (4), - приготовьте сменные уплотнительные кольца.

Отпустите крепежный хомут (3) и, потянув вверх, высвободите из него ресивер-осушитель.

Замена ресивера-осушителя должна производиться каждый раз при вскрытии рефрижераторного тракта!

Установка производится в обратном порядке.

В заключение удостоверьтесь в исправности функционирования системы К/В и в отсутствии признаков развития утечек из ее тракта.
