5.2.17. Снятие и установка расширительного клапана

Все уплотнительные элементы подлежат замене в обязательном порядке!

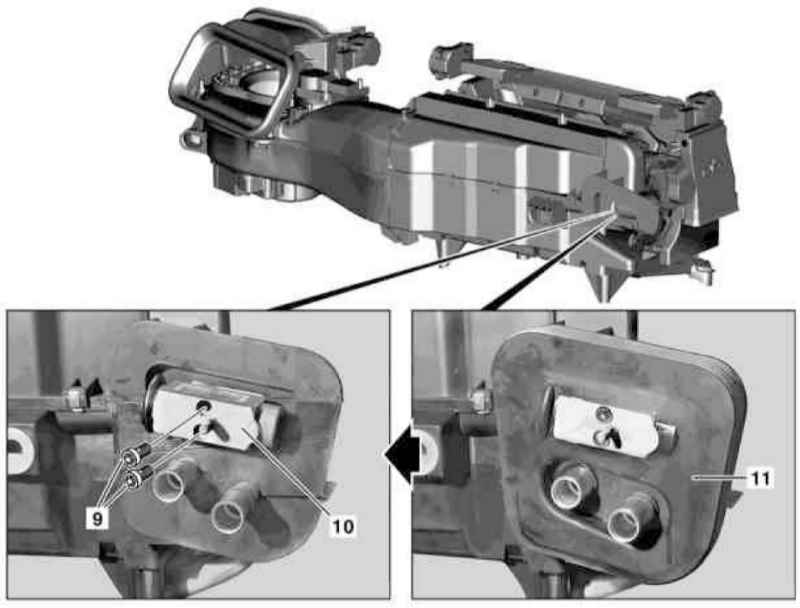

Детали установки расширительного клапана

9 — Болты
10 — Расширительный клапан 11 — Уплотнительная прокладка

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите кожух испарителя (см. Раздел Снятие и установка испарителя системы К/В и его кожуха).

Снимите уплотнительную прокладку (11), - в случае необходимости приготовьте сменный уплотнительный элемент.

Выверните крепежные болты (9) и снимите расширительный клапан (10).

Установка производится в обратном порядке.

В заключение удостоверьтесь в исправности функционирования системы К/В.
