6.1.3. Снятие и установка воздушного фильтра

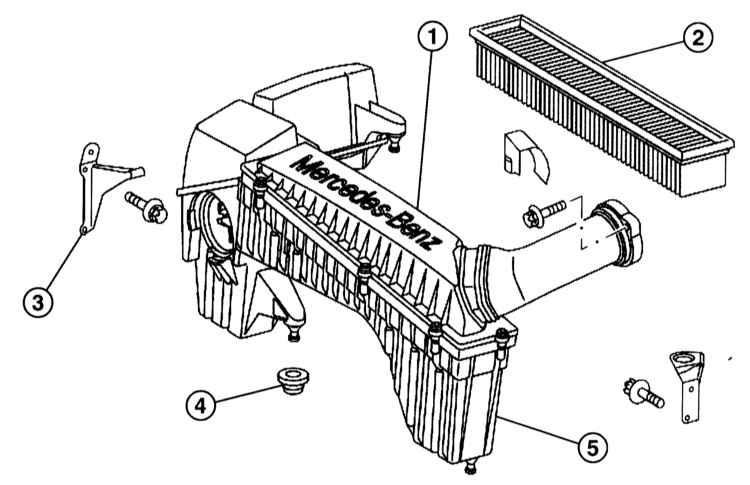

Воздушный фильтр. Двигатель 111 – исполнение 1
|
1 — Верхняя часть воздушного фильтра
2 — Фильтрующий элемент
3 — Держатель
|
4 — Резиновая опора
5 — Нижняя часть воздушного фильтра
|

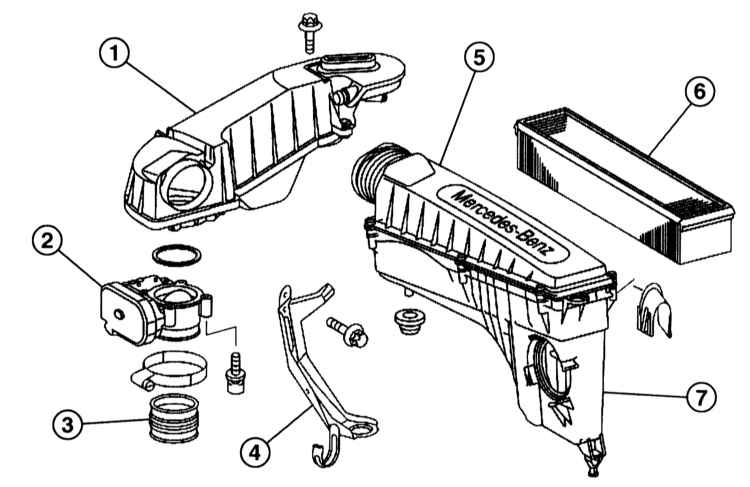

Воздушный фильтр. Двигатель 111 – исполнение 2
|
1 — Демпфер пульсаций давления
2 — Привод заслонки циркуляции
3 — Демпфер
4 — Держатель
|
5 — Верхняя часть воздушного фильтра
6 — Фильтрующий элемент
7 — Нижняя часто воздушного фильтра
|

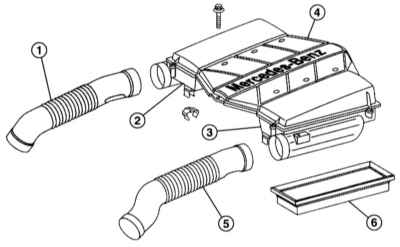

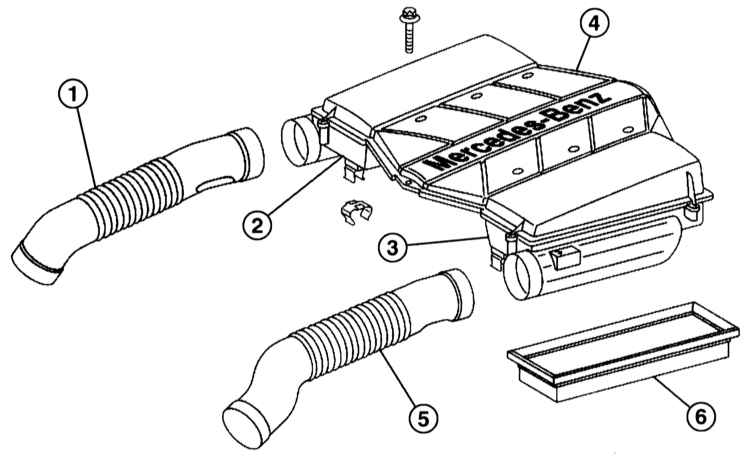

Воздушный фильтр. Двигатель 112
|
1 — Шланг правый
2 — Нижняя часто воздушного фильтра, правая
3 — Нижняя часто воздушного фильтра, левая
4 — Верхняя часто воздушного фильтра и верхняя крышка двигателя
|
5 — Шланг левый
6 — Фильтрующий элемент
|

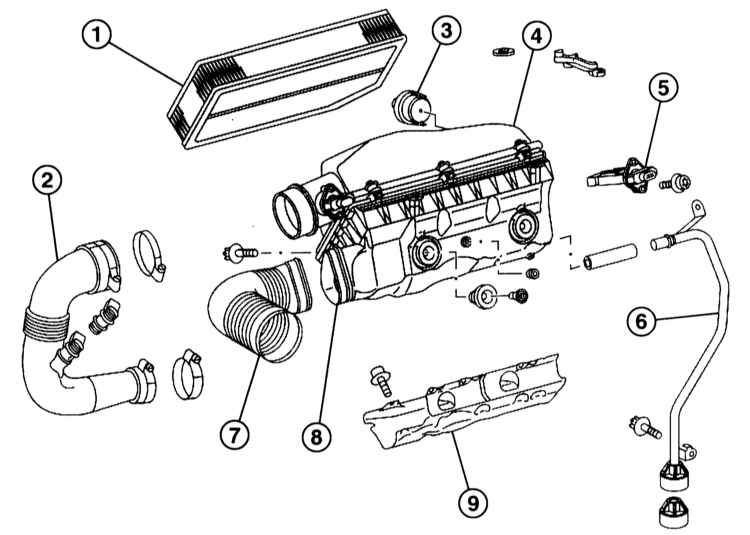

Воздушный фильтр. Дизельные двигатели
|
1 — Фильтрующий элемент
2 — Всасывающий воздушный шланг
3 — Держатель
4 — Верхняя часть воздушного фильтра
5 — Измеритель массы воздуха
|
6 — Сливная труба, для удаления воды из фильтра
7 — Соединительный шланг, между воздухозаборником и демпфером пульсаций
давления
8 — Нижняя часто воздушного фильтра
9 — Экран
|
Двигатель 112
Снятие
|
|
|
1. Снимите верхнюю облицовку двигателя у обеих
коробок воздушного фильтра и у держателя.
2. Снимите левый и правый гофрированные шланги.
3. Снимите нижнюю часть фильтра с крышек головки цилиндров.
4. Освободите всасывающую трубу у исполнительного органа дроссельной
заслонки.
5. Снимите нижнюю часть воздушного фильтра с всасывающей трубой
с двигателя.
|
|
Установка
|
|
|
1. Установите нижнюю часть воздушного фильтра
с всасывающей трубой.
2. Установите всасывающую трубу у исполнительного органа дроссельной
заслонки и зафиксируйте.
|
Предварительно
смажьте уплотнение исполнительного органа тонким слоем смазки.
|
3. Смажьте тонким слоем смазки резиновые элементы на крышках головки
цилиндров. Вдавите нижнюю часть воздушного фильтра в опоры.
4. Установите шланги.
5. Установите верхнюю облицовку двигателя и обе верхние части воздушного
фильтра.
|
|
Дизельные двигатели
Снятие
|
|
|
1. Снимите верхнюю крышку двигателя, обратитесь
к Разделу
Снятие и установка верхней крышки двигателя.
2. Рассоедините разъём измерителя массы воздуха.
3. Отсоедините шланг всасывания воздуха у воздушного фильтра.
4. Отсоедините соединительный шланг у демпфера пульсаций давления.
5. Снимите верхнюю часть воздушного фильтра.
6. Выньте фильтрующий элемент.
7. Снимите нижнюю часть воздушного фильтра, при этом обратите внимание
на положение шайб со стороны двигателя.
|
|
Установка
Установка выполняется в последовательности, обратной снятию.
|
|
