8.4. Снятие и установка рычага переключения РКПП 716.644

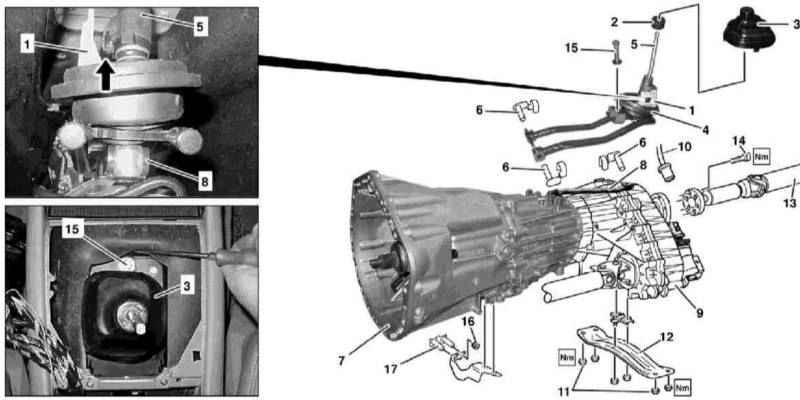

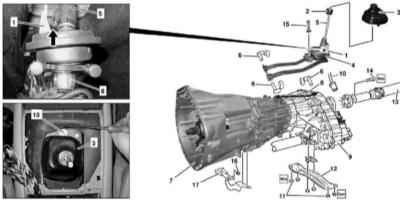

Детали установки рычага переключения передач РКПП 716.644 (ML 270 CDI)

1 — Основание рычажной сборки 2 — Муфта 3 — Защитный чехол 4 — Пыльник 5 — Рычаг переключения 6 — Крепежные штифты 7 — Картер РКПП 8 — Шток переключения 9 — Раздаточная коробка	10 — Контактный разъем электропроводки 11 — Гайки 12 — Поперечная балка с задней опорой подвески силового агрегата 13 — Задний карданный вал 14 — Болты 15 — Болт 16 — Гайки 17 — Болтовая пластина

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки рычага переключения РКПП 716.644 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Включите нейтральную передачу. Снимите рукоятку и крышку рычага переключения. Снимите защитный чехол (3) - постарайтесь чрезмерно не перегибать стопорные язычки. Выверните болт (15). Отпустите фиксаторы и снимите пыльник (4) - постарайтесь чрезмерно не перегибать стопорные язычки. Отдайте гайки (16) и снимите болтовую пластину (17). Выверните болты (14), отсоедините от раздаточной коробки (9) задний карданный вал (13), отведите его в сторону и подвяжите к раме автомобиля, не допуская создания чрезмерных нагрузок на карданный шарнир и сборку центрального подшипника (см. Главу Подвеска и рулевое управление). Отсоедините электропроводку (10) от исполнительного электромотора. Подоприте трансмиссию (7) и отдайте гайки (11). Слегка приопустите трансмиссионную сборку, - постарайтесь не повредить коммуникационные линии. Разблокировав, извлеките крепежный штифт (6) и отсоедините от трансмиссии (7) рычажную сборку (1). Потянув вниз, снимите сборку (1). Установка производится в обратном порядке, - проследите, чтобы при подсоединении к рычагу (5) штока переключения (8) направляющая на рычаге находилась на стороне блокиратора включения задней передачи в основании рычажной сборки (1) (стрелка). В заключение проверьте исправность функционирования механизма переключения.
