8.1. Регулировка привода переключения РКПП 717.461

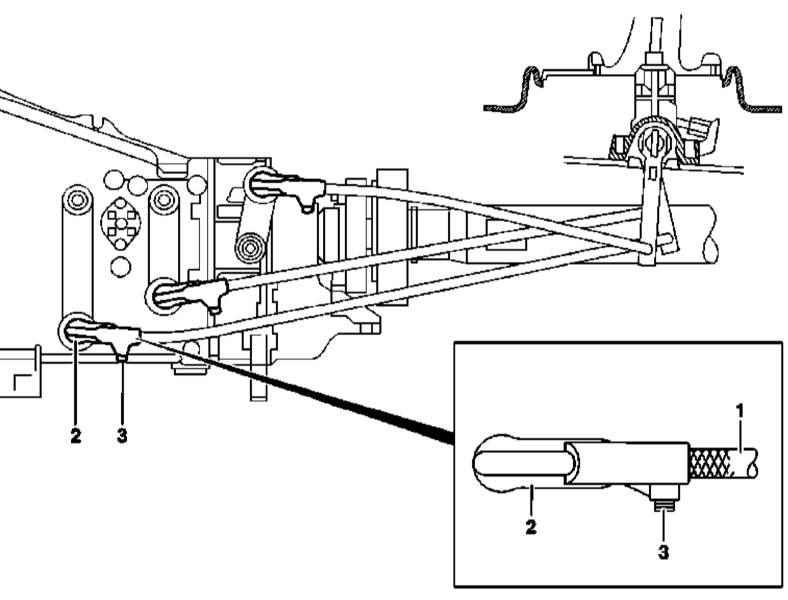

Конструкция привода переключения РКПП серии 717.4 (модели ML 230)

1 — Шток переключения 2 — Головка штока	3 — Резьбовой штифт

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали конструкции привода переключения РКПП серии 717.4 представлены на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Запаркуйте автомобиль на ровной горизонтальной площадке. Включите нейтральную передачу. Отжав вперед (в направлении движения), выведите рычаг переключения с установленной головкой штока из центрального положения. Выровняйте шток (1) с головкой (2). Переведите рычаг переключения трансмиссии в центральное положение и осуществите зацепление, заправив конец штока переключения в головку (2). Не допуская проворачивания штока с головкой (1 и 2) и не выводя рычаг переключения из центрального положения, затяните резьбовой штифт (3). Проверьте свободу хода блокирующего пальца и правильность продольной установки штоков переключения. Извлеките блокирующий палец и опробуйте привод переключения при работающем двигателе. Проверьте величины зазоров зацепления штоков с рычагом на опорном кронштейне во всех положениях трансмиссии.
