7.4. Системы заряда и запуска

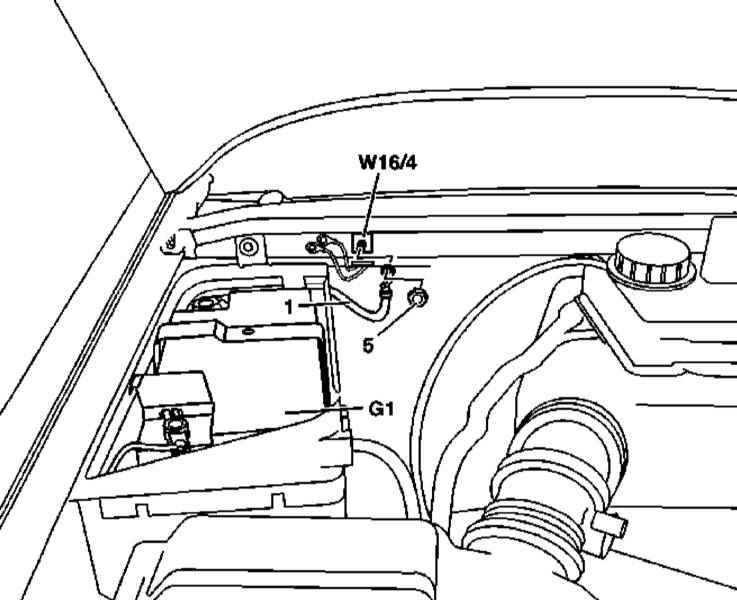

Аккумуляторная батарея на всех моделях М-класса помещается в правом заднем углу двигательного отсека

1 — Провод заземления 5 — айка	G1 — Аккумуляторная батарея W16/4 — Выход массы кузовной сборки

Все рассматриваемые в данном руководстве автомобили имеют электрическую систему, работающую с напряжением 12 В. Соединение массы проходит через отрицательную клемму батареи. Батарея помещается двигательном отсеке.

Для запуска двигателя используется стартер. Выключатель стартера является составной частью выключателя зажигания и при включении возбуждает установленное на стартере тяговое реле.

Встроенная в панель приборов лампа контроля зарядки указывает на безупречную работу электрооборудования, пока заряд батареи в норме.
