7.4.9. Снятие и установка стартера

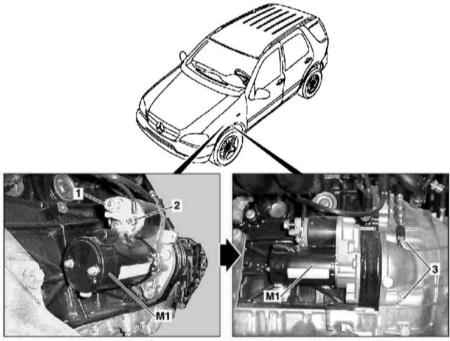

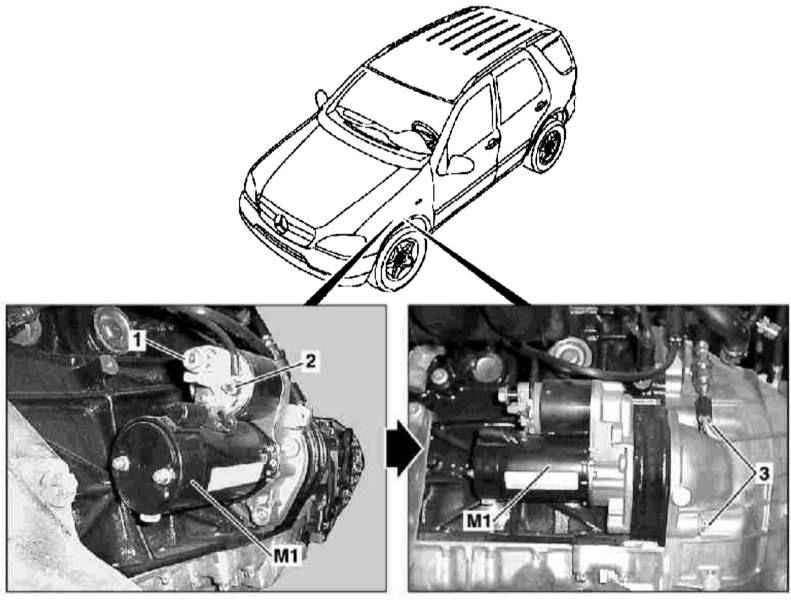

Детали установки стартера на моделях 163.136 и 163.113 (двигатели серий 111 и 612)
|
|
- Детали установки стартера на моделях 163.136 и 163.113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Отсоедините отрицательный провод от батареи.
- Снимите левое переднее колесо и локер защиты колесной арки.
- Отсоедините электропроводку от клемм 30 (1) и 50 (2) стартера.
- Выверните крепежные болты (3) и снимите сборку стартера (М1).
- Установка производится в обратном порядке, не забудьте выполнить процедуры, сопряженные с подключением батареи.
|
|
Модели 163.154/157/173/174/175

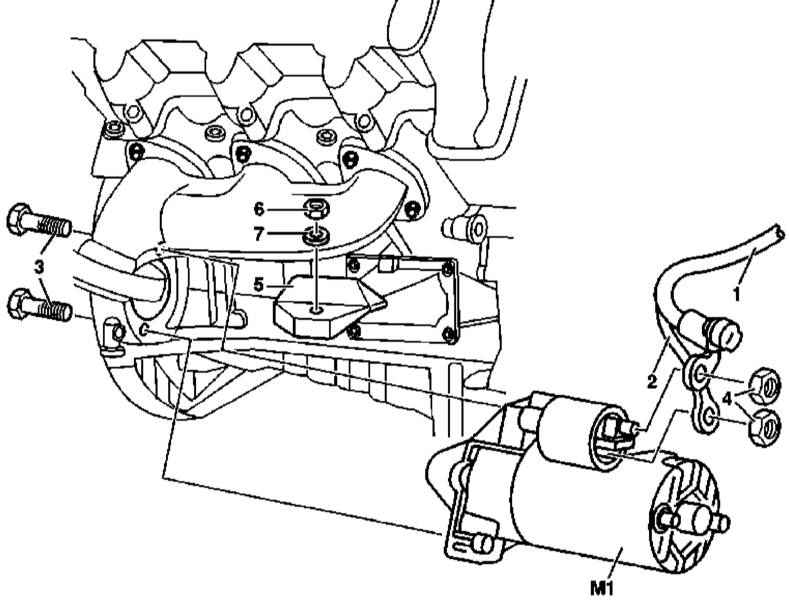

Детали установки стартера на моделях 163.154/157/173/174/175 (двигатели серий 112 и 113)
|
|
- Детали установки стартера на моделях 163.154/157/173/174/175 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Отсоедините отрицательный провод от батареи.
- Снимите правое переднее колесо и локер защиты колесной арки.
- Отдайте крепежную гайку (6) и снимите щиток опоры подвески силового агрегата (5).
- Отсоедините электропроводку от клемм 30 (1) и 50 (2) стартера.
- Выверните крепежные болты (3) и снимите сборку стартера (М1).
- Установка производится в обратном порядке, не забудьте выполнить процедуры, сопряженные с подключением батареи.
|
|
Модели 163.128

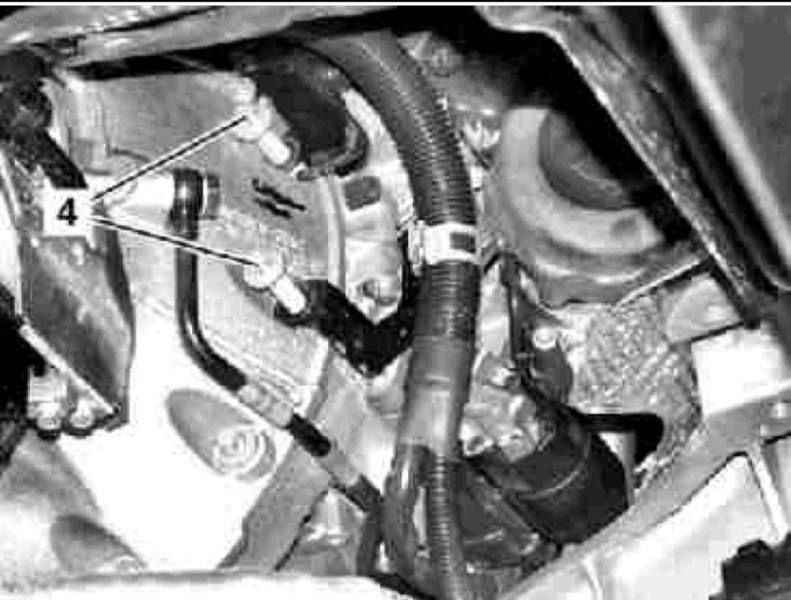

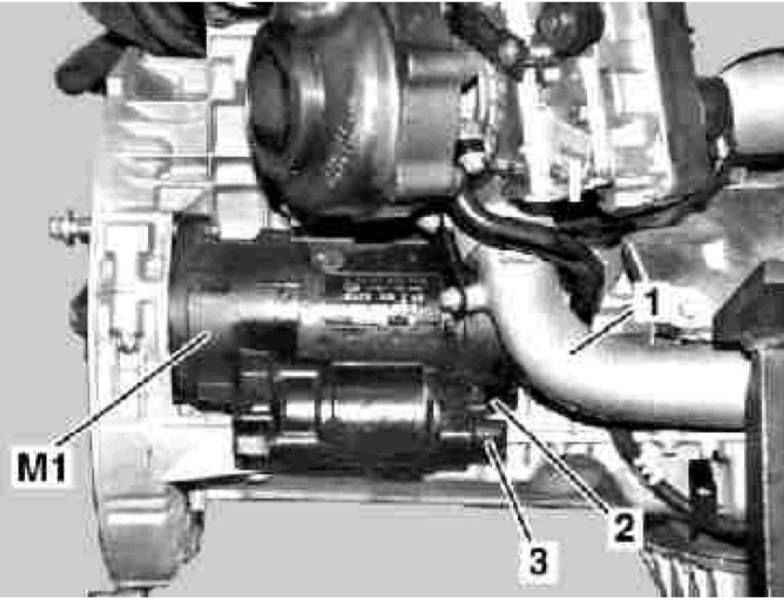

Детали установки стартера на моделях 163.128 (двигатели серии 628)
Детали установки стартера на моделях 163.128 (двигатели серии 628)
|
|
- Детали установки стартера на моделях 163.128 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- Отсоедините отрицательный провод от батареи.
- Снимите нижнюю секцию шумоизоляции.
- Снимите правый нижний патрубок воздушного тракта (1) и отведите его в сторону, не отсоединяя от воздуховода.
- Снимите защитный колпачок и отсоедините электропроводку от клемм 20 (3) и 50 (2) стартера.
- Выверните крепежные болты (4) и снимите сборку стартера (М1).
- Установка производится в обратном порядке, не забудьте выполнить процедуры, сопряженные с подключением батареи.
|
|
|
