7.4.6. Снятие и установка приводного шкива генератора
|
При замене генератора с пробегом более 100 000 км следует также заменить и его приводной шкив.
|
Бензиновые модели

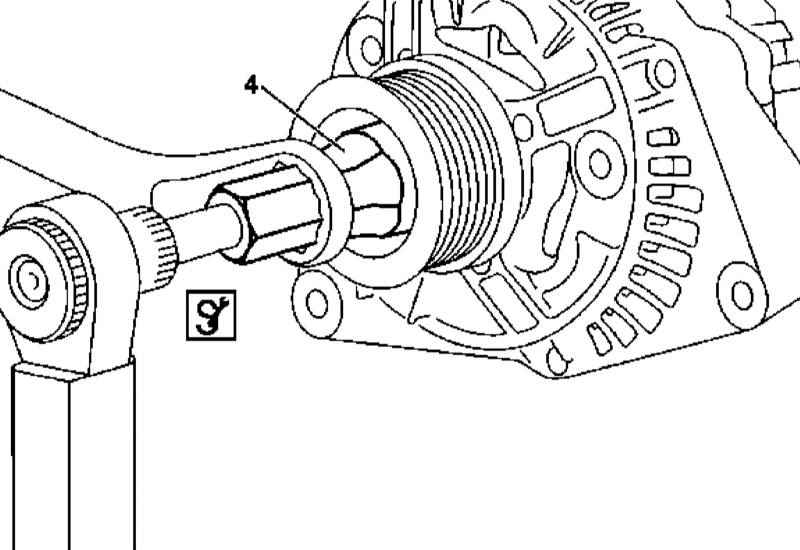

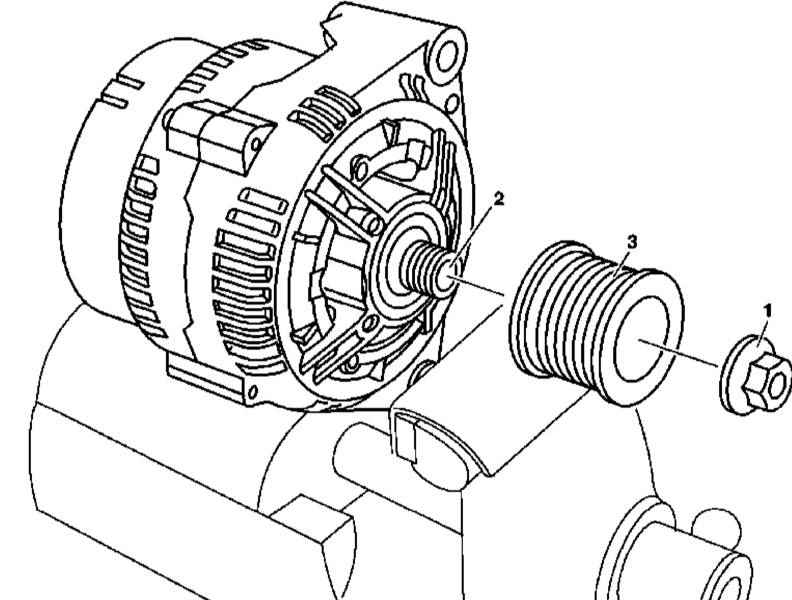

Детали установки приводного шкива генератора на бензиновых моделях
Детали установки приводного шкива генератора на бензиновых моделях
|
|
- Детали установки приводного шкива генератора на бензиновых моделях показано на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- Снимите генератор (см. Раздел
Снятие и установка генератора).
- Заблокируйте вал генератора (2) от проворачивания путем продевания отвертки в двухстороннюю шестигранную головку (4), отпустите фланцованную гайку (1).
- Снимите многоручьевой приводной шкив (3).
- Установка производится в обратном порядке.
|
|
Дизельные модели

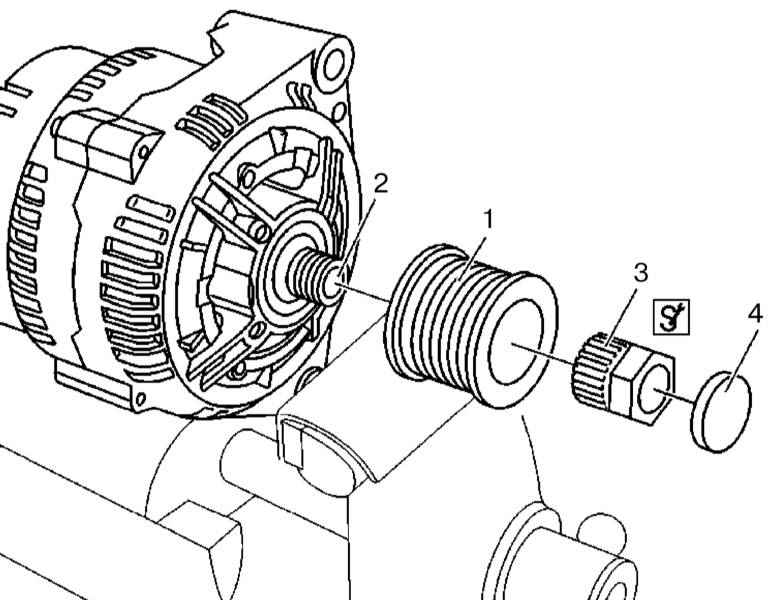

Детали установки приводного шкива генератора на дизельных моделях
|
|
- Детали установки приводного шкива генератора на бензиновых моделях показано на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите генератор (см. Раздел
Снятие и установка генератора).
- Снимите защитный колпачок (4).
- При помощи торцевой головки (3) отпустите крепежную гайку и снимите приводной шкив генератора (1), - блокировка вала (2) производится при помощи оснащенной насечкой секции торцевой головки (3).
- Установка производится в обратном порядке.
|
|
|
