14.12.6. Снятие и установка сабвуфера (при соответствующей комплектации)

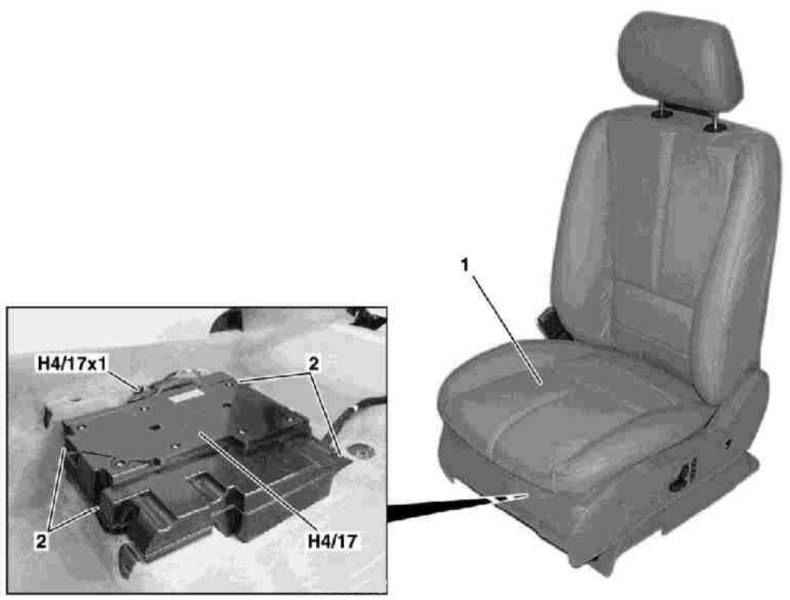

Детали установки сабвуфера (при соответствующей комплектации)

1 — Левое переднее сиденье
2 — Болты

Н4/17 — Сабвуфер
Н4/17x1 — Контактный разъем электропроводки

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки штатного сабвуфера показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Выверните винты а консоли переднего сиденья.

Откиньте сборку левого сиденья (1) назад до упора в подушку заднего сиденья и зафиксируйте ее в этом положении при помощи ремня безопасности.

Рассоедините контактный разъем электропроводки (Н4/17х1), выверните крепежный винт (2) и снимите сборку сабвуфера (Н4/17).

Установка производится в обратном порядке.
