14.12.4. Снятие и установка антенного делителя

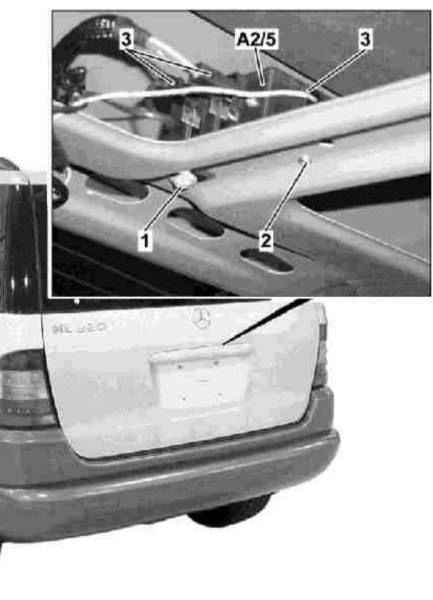

Детали установки антенного делителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки антенного делителя показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Откройте дверь задка и снимите с нее внутреннюю обивку (см. Главу Кузов).

Выверните крепежные болты (1 и 2), рассоедините контактные разъемы электропроводки (3) и снимите сборку антенного делителя (А2/5).

Установка производится в обратном порядке.
