12.4.5. Проверка и регулировка сходимости

Проверка и регулировка сходимости передних колес

Проверка и регулировка сходимости передних колес

ПОРЯДОК ВЫПОЛНЕНИЯ

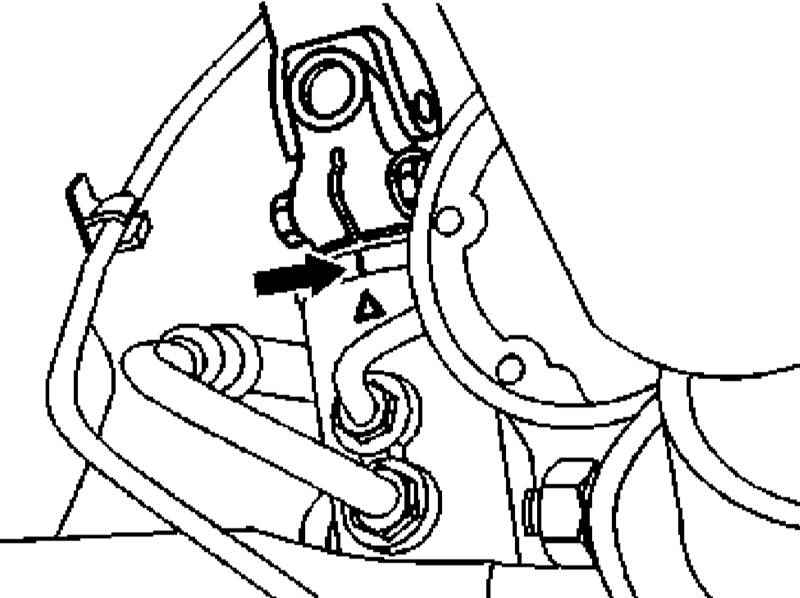

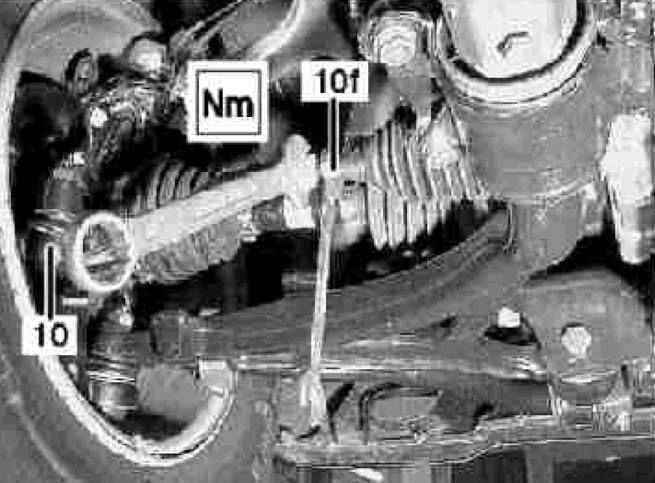

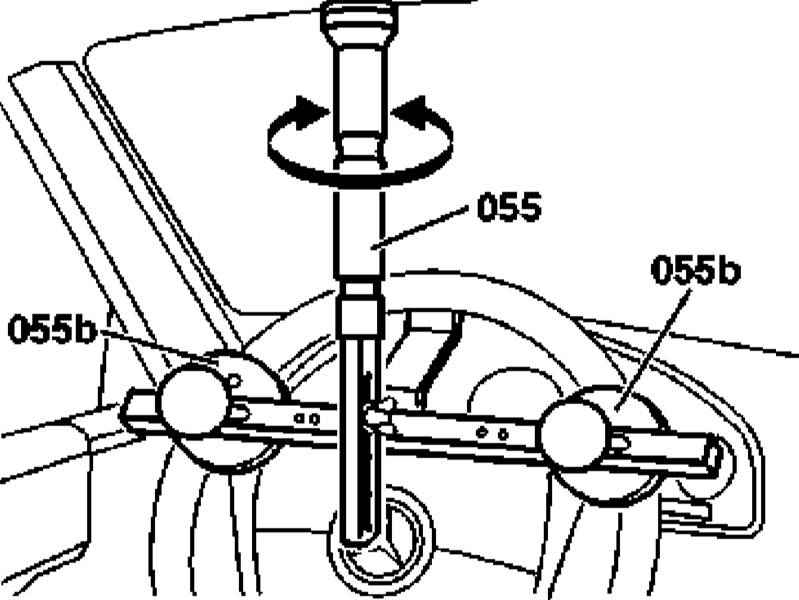

Соответствующий иллюстративный материал представлен наиллюстрациях, к которым относятся все встречающиеся в тексте ссылки. Установите передние колеса в прямолинейное положение и зафиксируйте рулевое колесо при помощи специального приспособления. Фиксация рулевого колеса при проверке и регулировке сходимости передних колес Удостоверьтесь в правильности центровки рулевого привода, - в нейтральном положении рейки установочный паз шарнирного узла должна совместиться с риской на корпусе клапанной сборки входного узла реечной передачи (стрелка). В случае необходимости подкорректируйте положение рулевого колеса, сместив его максимум на 1 зубец. Для регулировки сходимости отпустите контргайки (10f) и подкорректируйте соответствующим образом положение наконечников рулевых тяг (10), - проследите, чтобы пыльники не оказались перекрученными.

Задние колеса

Проверка и регулировка сходимости задних колес

Проверка и регулировка сходимости задних колес

ПОРЯДОК ВЫПОЛНЕНИЯ

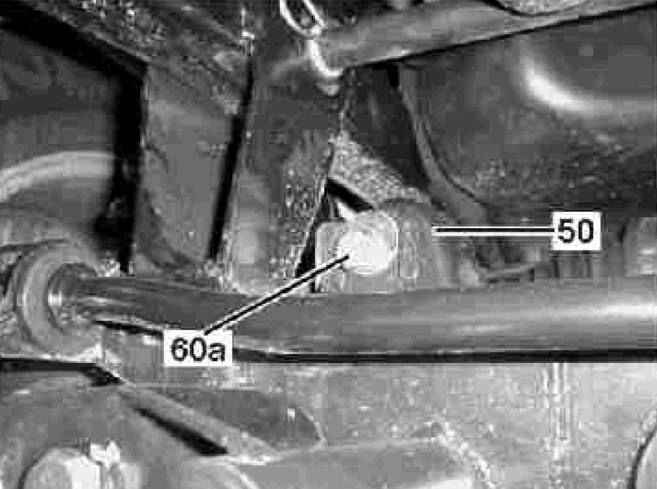

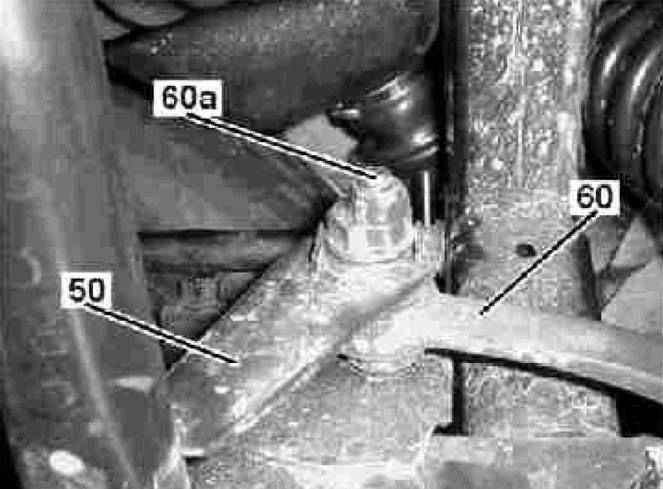

Соответствующий иллюстративный материал представлен на сопр. иллюстрациях, к которым относятся все встречающиеся в тексте ссылки. Проверьте правильность регулировки дорожных просветов осей (см. Раздел Проверка и регулировка высоты дорожных просветов), в случае необходимости произведите соответствующие корректировки. Регулировка производится при помощи эксцентриковых болтов (60а) на опорах крепления продольных растяжек (60) к подрамнику (50) задней подвески.
