12.4.2. Проверка и регулировка высоты дорожных просветов

Проверка и регулировка высоты дорожных просветов осей

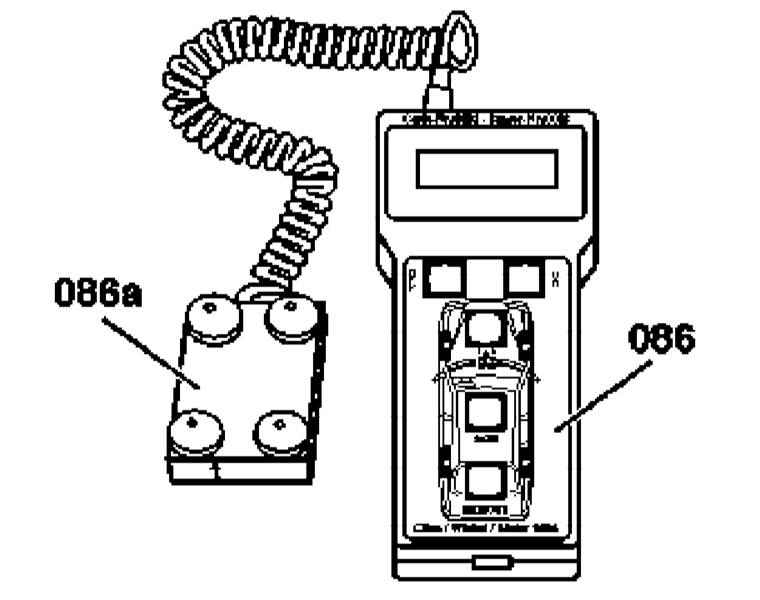

086 — Измеритель наклона	086а — Датчик

Проверка и регулировка высоты дорожных просветов осей

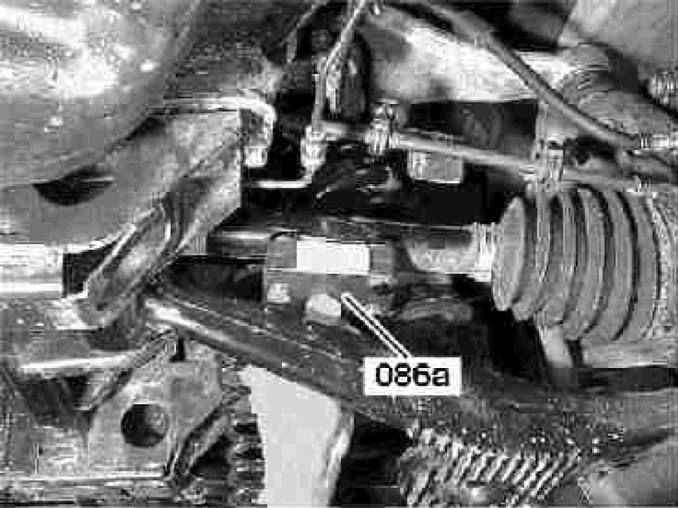

Проверка и регулировка высоты дорожных просветов осей, - левая задняя точка измерения

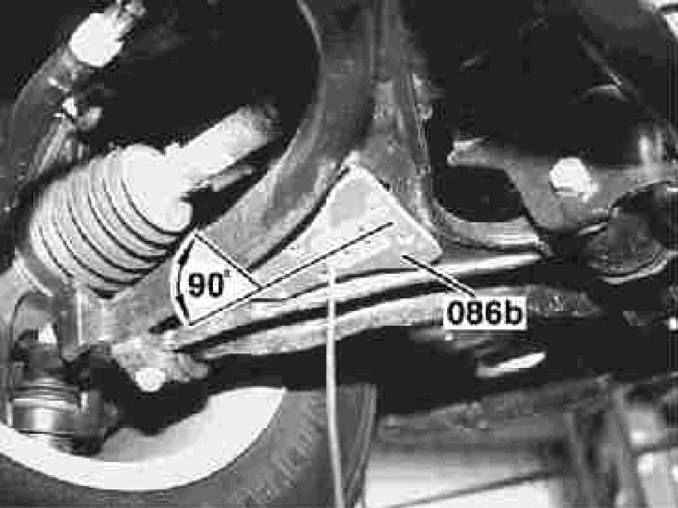

Проверка и регулировка высоты дорожных просветов осей, - левая передняя точка измерения

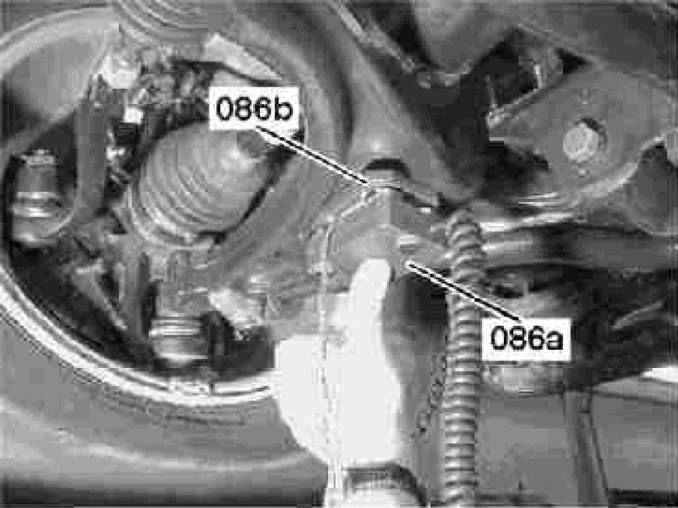

Проверка и регулировка высоты дорожных просветов осей

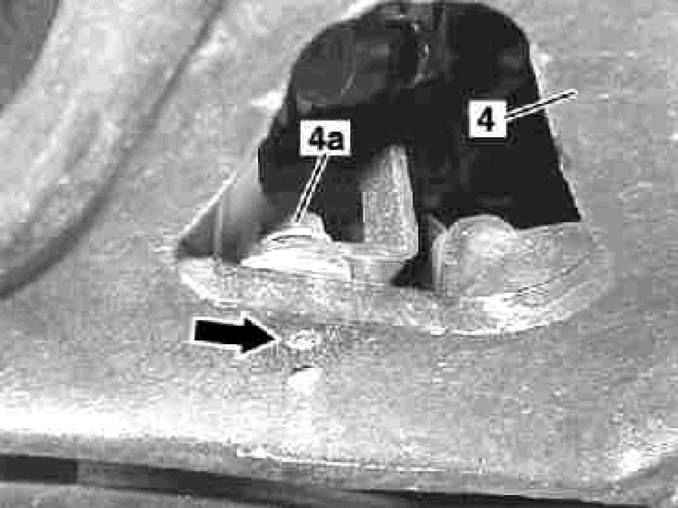

4 — Правый нижний поперечный рычаг	4а — Винт

ПОРЯДОК ВЫПОЛНЕНИЯ

Соответствующий иллюстративный материал представлен на иллюстрациях, к которой относятся все встречающиеся в тексте ссылки. Оцените степень износа протекторов, замените дефектные шины. Проверьте правильность давления накачки шин, в случае необходимости произведите соответствующую корректировку. Высота дорожного просвета осей автомобиля определяется по углу наклона нижних рычагов соответствующей подвески. Посадите магнитный измерительный элемент (086b) в углубление в нижнем рычаге подвески (4). На моделях, оборудованных ксеноновыми фарами выверните болт (4а) так, чтобы он перестал выступать из рычага (4). Пластина измерительного элемента (086b) должна расположиться канавкой под углом 90° к направлению движения. Запишите результаты измерений для каждого рычага обеих подвесок. Регулировка высоты дорожного просвета передней оси производится путем корректировки посадки опор торсионных пружин. Корректировка просвета задней оси осуществляется посредством замены винтовых пружин стоечных сборок.
