10.3.6. Замена пыльников шарнирных сборок приводных валов

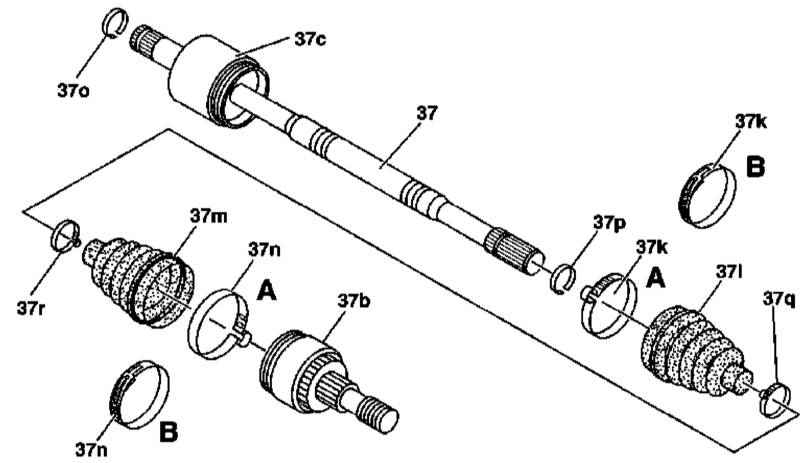

Детали установки пыльников шарнирных сборок приводного вала (любого)

37 — Приводной вал 37b — Наружный шарнир 37с — Внутренний шарнир 37k — Крепежный хомут 37l — Защитный чехол внутреннего шарнира 37m — Защитный чехол наружного шарнира 37n — Крепежный хомут	37о — Стопорное кольцо 37р — Стопорное кольцо 37q — Крепежный хомут 37r — Крепежный хомут А — Хомут с язычком В — Хомут с канавкой

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки пыльников шарнирных сборок приводного вала (переднего и заднего) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите соответствующий приводной вал (см. Раздел Снятие и установка педали взведения стояночного тормоза). Отпустите крепежные хомуты и снимите защитный чехол с соответствующего шарнира. При необходимости замены внутреннего пыльника необходимо предварительно снять наружный шарнир. При помощи подходящей выколотки/съемника демонтируйте с вала наружный ШРУС, затем снимите наружный/наружный и внутренний пыльники. Установка производится в обратном порядке, - во избежание повреждения пыльников при посадке на вал обмотайте шлицевую цапфу последнего изолентой. В обязательном порядке замените стопорные кольца (37о и 37q).
