10.3.3. Снятие и установка задней ступичной сборки, замена шаровой опоры

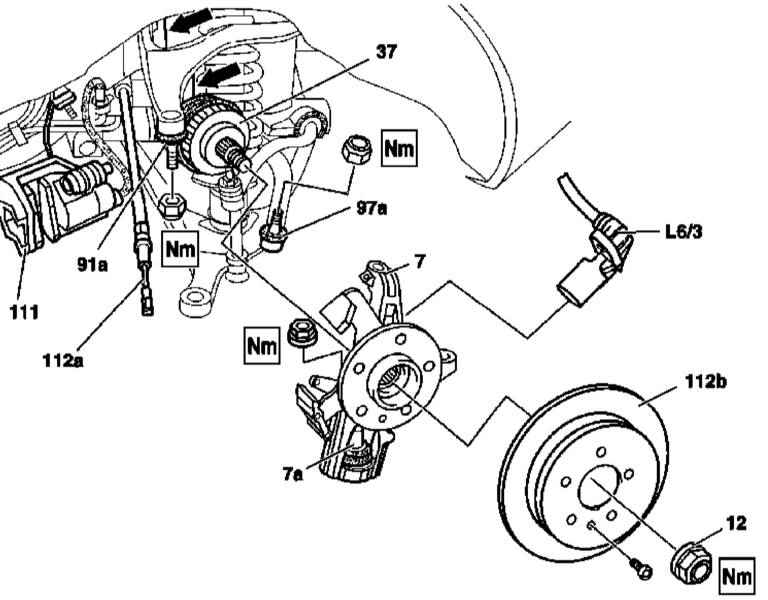

Детали установки задней ступичной сборки

7 — Ступичная сборка 7а — Нижняя шаровая опора 12 — Ступичная гайка 37 — Приводной вал 91а — Верхняя шаровая опора	97а — Шарнир растяжки 111 — Тормозной суппорт 112а — Трос привода стояночного тормоза 112b — Тормозной диск L6/3 — Левый задний колесный датчик

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки задней ступичной сборки показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Взведите стояночный тормоз и отдайте ступичную гайку (12). Снимите соответствующее заднее колесо. Снимите колесный датчик (L6/3 в случае левого колеса). Снимите тормозной суппорт (111) (см. Главу Тормозная и вспомогательные системы). Снимите зной диск (112b) (см. Главу Тормозная и вспомогательные системы). Снимите башмаки стояночного тормоза (см. Главу Тормозная и вспомогательные системы). Высвободите из опорного кронштейна на ступичной сборке трос привода стояночного тормоза (112а). При помощи съемника высвободите из ступичной сборки шарнир растяжки (97а). Выпрессуйте из ступичной сборки шаровую опору (91а) верхнего рычага подвески. При помощи экстрактора выпрессуйте из своего фланца задний приводной вал, - постарайтесь не повредить пыльник ШРУСа и ротор колесного датчика. Подвяжите высвобожденный вал к элементам подвески/рамы. Зафиксировав ступичную сборку, высвободите хвостовик нижней шаровой опоры (7а) из поперечного рычага подвески. Снимите ступичную сборку. Установка производится в обратном порядке, в заключение произведите необходимые регулировки углов установки колес.

Замена шаровой опоры

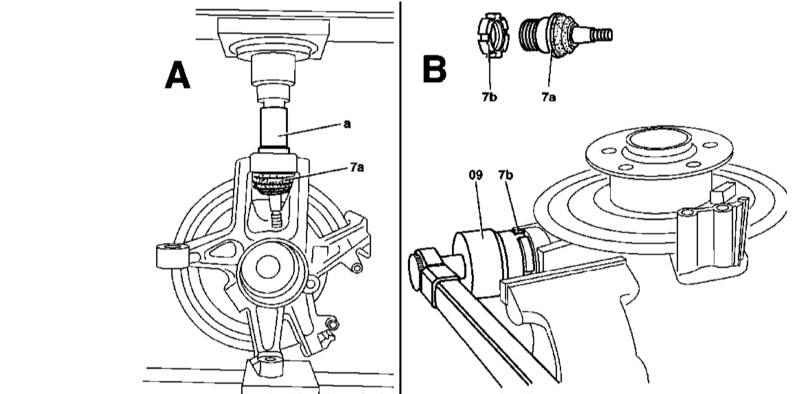

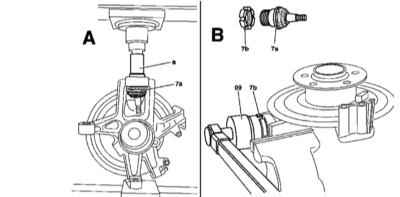

Детали установки нижней шаровой опоры в поворотном кулаке

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки нижней шаровой опоры показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите ступичную сборку (см. выше) и выпрессуйте нижнюю шаровую опору (7а) при помощи подходящей оправки (а). При помощи специального ключа (9) отдайте корончатую гайку (7b). При помощи корончатой гайки и специального ключа запрессуйте новую шаровую опору до упора в ступичную сборку, - гайку замените. Установите ступичную сборку на свое штатное место.
