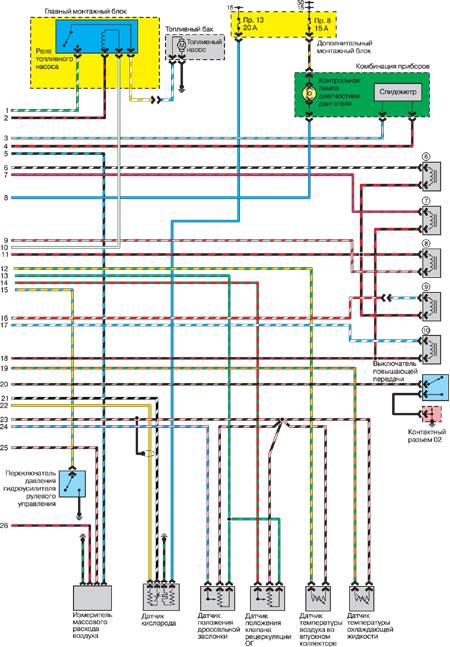

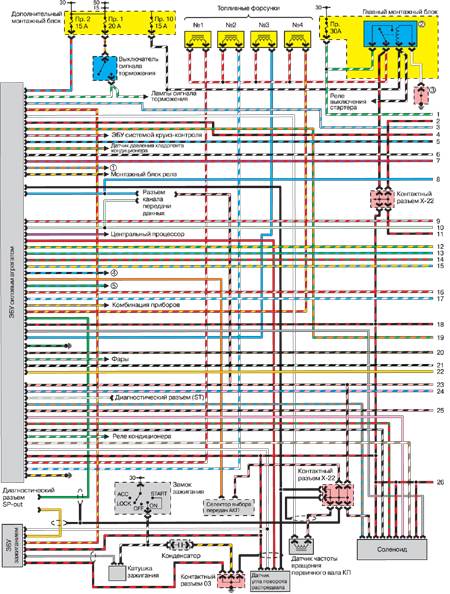

13.2. Система управления работой двигателя

1. Реле вентилятора N1
2. Реле
3. Контактный разъем 01

4. Выключатель вентилятора
5. Реле вентилятора N2 и 3

6. Продувочный клапан
7. Вентиляционный клапан системы рециркуляции
8. Воздушный клапан системы холостого хода

9. Перепускной клапан
10.Вакуумный клапан системы рециркуляци
