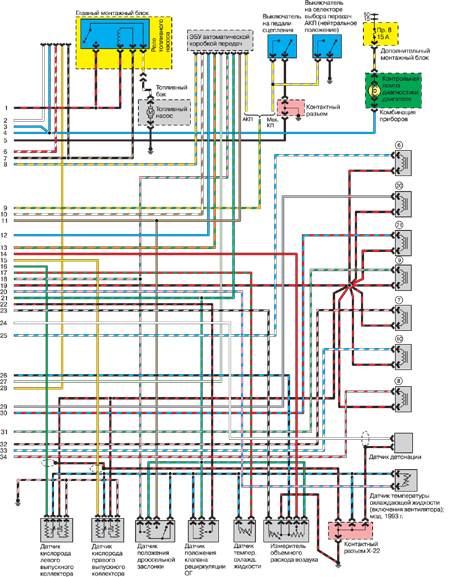

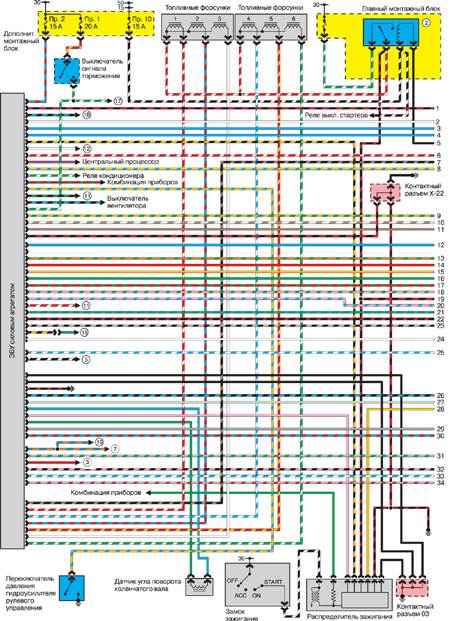

13.2.3. Модели с 6-цилиндровым двигателем 1993-1995 гг. выпуска

2. Реле
3. Реле вентилятора кондиционера
5. Реле вентилятора N2 и 3
7. Реле вентилятора N1
11. Датчик давления хладагента кондиционера

12. Фары головного света
16. Система запуска двигателя/ подзарядки аккумулятора
17. Огни стоп-сигнала
18. Реле и электронный блок управления
19. Диод реле кондиционера

6. Продувочный клапан
7. Вентиляционный клапан системы рециркуляции
8. Воздушный клапан системы холостого хода
9. Перепускной клапан

10. Вакуумный клапан системы рециркуляции
20. Клапан N1 системы дополнительной подачи воздуха
21. Клапан N2 системы дополнительной подачи воздуха
