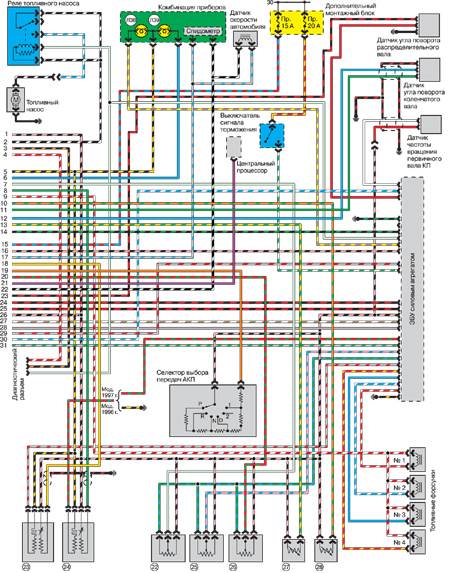

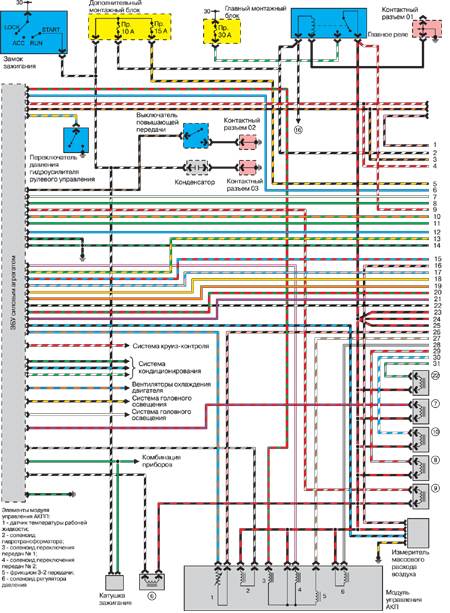

13.2.4. Модели с 4-цилиндровым двигателем и АКПП 1996-1997 гг. выпуска

6. Продувочный клапан
7. Ваккумный клапан системы
рециркуляции
8. Воздушный клапан системы холостого хода
9. Перепускной клапан

10. Вентиляционный клапан системы рециркуляции
16. Система запуска двигателя/ подзарядки аккумулятора
22. Датчик клапана рециркуляции

22. Датчик системы рециркуляции
23. Передний кислородный датчик
24. Задний кислородный датчик
25. Датчик положения дроссельной заслонки

26. Датчик клана рециркуляции
27. Датчик температуры воздуха
28. Датчик температуры охлаждающей жидкости
